Стальное литьё на заказ по чертежам
Стальное литьё берут там, где чугун не проходит по прочности или ударной вязкости: нагруженные корпуса, зубчатые колёса, детали ЖД-техники, элементы, работающие на растяжение.
Отдельное направление — износостойкая сталь Гадфильда 110Г13Л. В работе она наклёпывается до HB 500 и выше, сохраняя вязкую сердцевину, поэтому держит абразив и удар одновременно. Из неё делают брони щековых и конусных дробилок, футеровку мельниц, зубья ковшей, била молотковых дробилок, крестовины стрелочных переводов. Нужно учитывать, что 110Г13Л наклёпывается прямо под резцом и практически не обрабатывается, поэтому отливка должна идти близко к чистовому размеру.
Сталь сложнее в литье, чем чугун: усадка около 2 % против 1 %, нужны прибыли и продуманная система питания. Поэтому чертёж смотрит технолог до расчёта цены — иногда небольшое изменение конструкции радикально снижает брак и стоимость.
| Марки | 20Л–50Л, 20ГЛ, 30ГЛ, 35ГЛ, 30ГСЛ, 40ХЛ, 35ХМЛ, 110Г13Л, 80ГСЛ, нержавеющие и жаростойкие |
|---|---|
| Масса отливки | до 800 кг |
| Формовка | ХТС (основной метод для стали) |
| Партия | от 1 шт. |
| Термообработка | нормализация, отпуск, закалка — по требованию чертежа |
Марки, с которыми работаем
Углеродистая сталь · ГОСТ 977-88
Стальное литьё общего назначения. Прочнее чугуна, сваривается, работает на растяжение и удар. Сложнее в литье: выше усадка, нужны прибыли.
| Марка | σв, МПа | δ, % | НВ | Типовое применение |
|---|---|---|---|---|
| 15Л | 392 | 24 | — | детали под сварку, малонагруженные корпусные детали, арматура |
| 20Л | 412 | 22 | — | корпуса, крышки, детали под давлением |
| 25Л | 441 | 19 | — | детали общего машиностроения, корпуса арматуры, рычаги |
| 30Л | 471 | 17 | — | зубчатые колёса, муфты, станины |
| 35Л | 491 | 15 | — | корпуса подшипников, шестерни, звёздочки |
| 40Л | 520 | 14 | — | нагруженные зубчатые колёса, валы, муфты |
| 45Л | 540 | 12 | — | детали повышенной прочности, шестерни, опорные ролики |
| 50Л | 569 | 11 | — | детали, работающие на износ, зубчатые венцы, катки |
Легированная сталь · ГОСТ 977-88
Отливки со специальными свойствами: износостойкость, хладостойкость, коррозионная стойкость, работа при повышенных температурах.
| Марка | σв, МПа | δ, % | НВ | Типовое применение |
|---|---|---|---|---|
| 20ГЛ | 539 | 18 | — | детали ЖД подвижного состава, рамы, балки |
| 35ГЛ | 539 | 12 | — | нагруженные детали машин, корпуса, рычаги |
| 110Г13Л | 800 | 20 | 190–250 | брони конусных и щековых дробилок, футеровка мельниц, зубья ковшей экскаваторов |
| 80ГСЛ | 1020 | — | 241–302 | футеровка шаровых мельниц, броневые плиты размольного оборудования, детали, работающие на истирание |
| 40ХЛ | 638 | 10 | 241–302 | зубчатые колёса, валы, нагруженные кронштейны |
| 35ХМЛ | 588 | 12 | — | детали для повышенных температур, корпуса арматуры высокого давления |
| 12Х18Н9ТЛ | 441 | 25 | — | коррозионностойкие детали, корпуса насосов для агрессивных сред, арматура химпроизводств |
| 12Х18Н12М3ТЛ | 441 | 25 | — | детали для кислотных сред, корпуса насосов химических производств, арматура |
| 20Х13Л | 559 | 16 | — | лопатки насосов, детали арматуры, элементы, работающие во влажной среде |
| 40Х24Н12СЛ | 441 | 15 | — | детали термических печей, печные конвейеры и шнеки, подовые плиты |
| 15Х23Н18Л | 441 | 25 | — | литые детали печей, муфели, реторты |
| 30ГСЛ | 588 | 14 | — | нагруженные детали машин, корпуса, кронштейны |
Готовая продукция по этой технологии

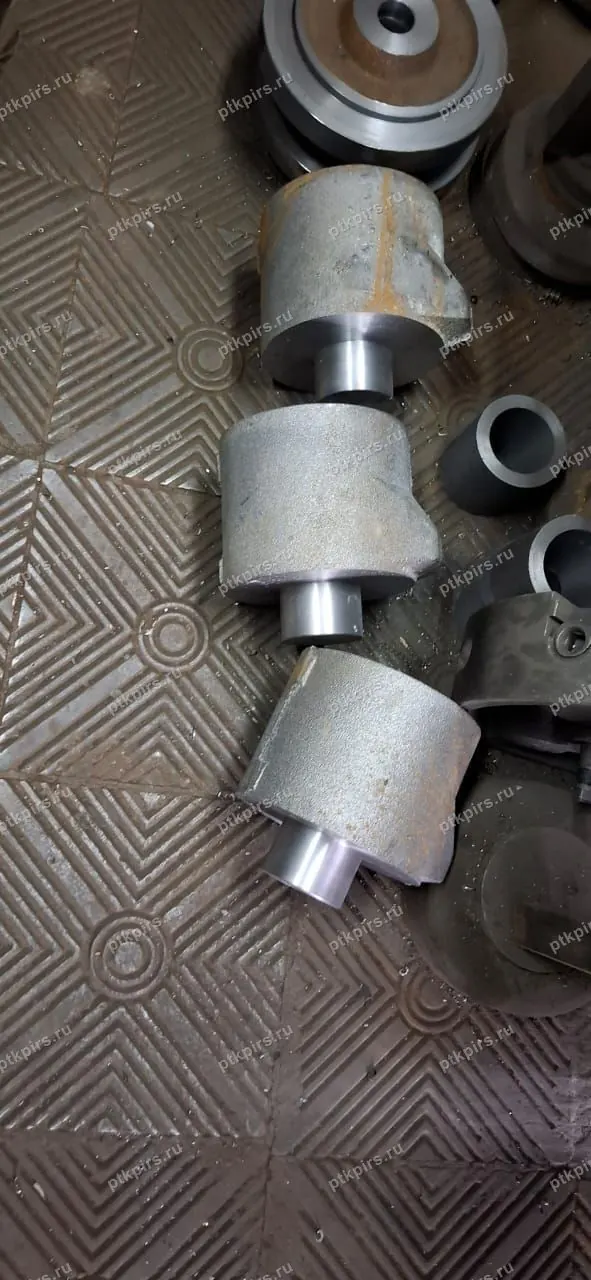

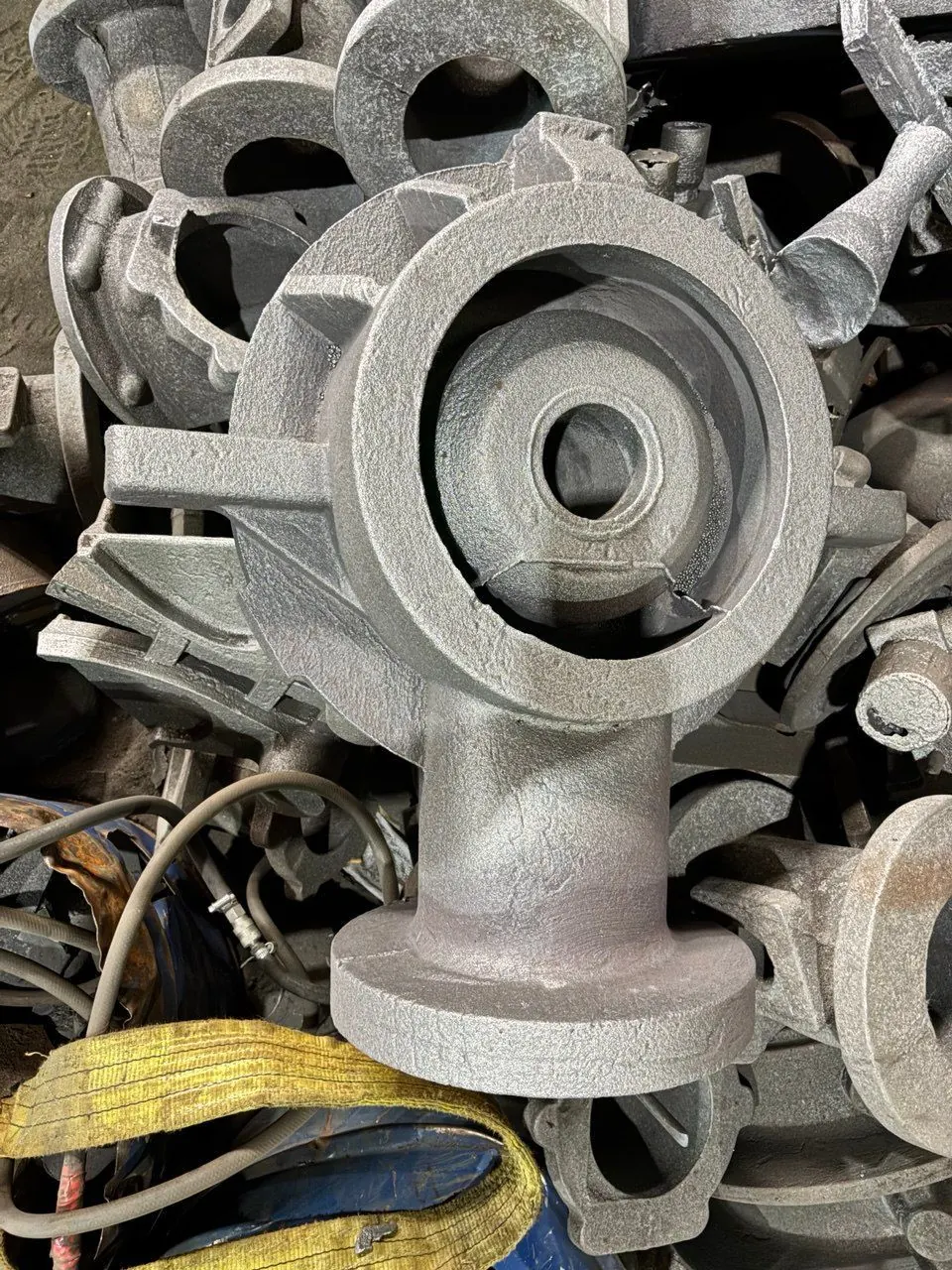

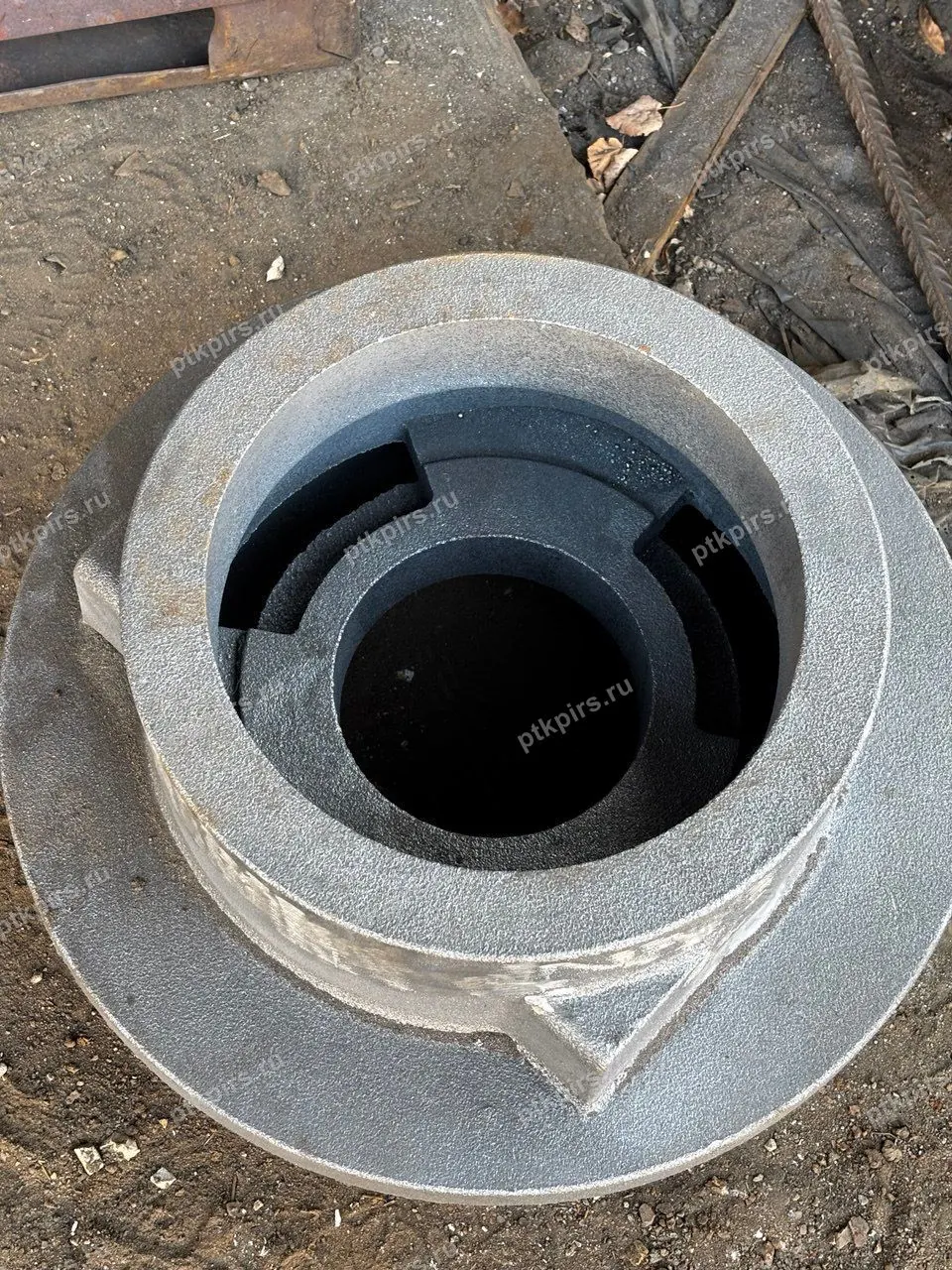

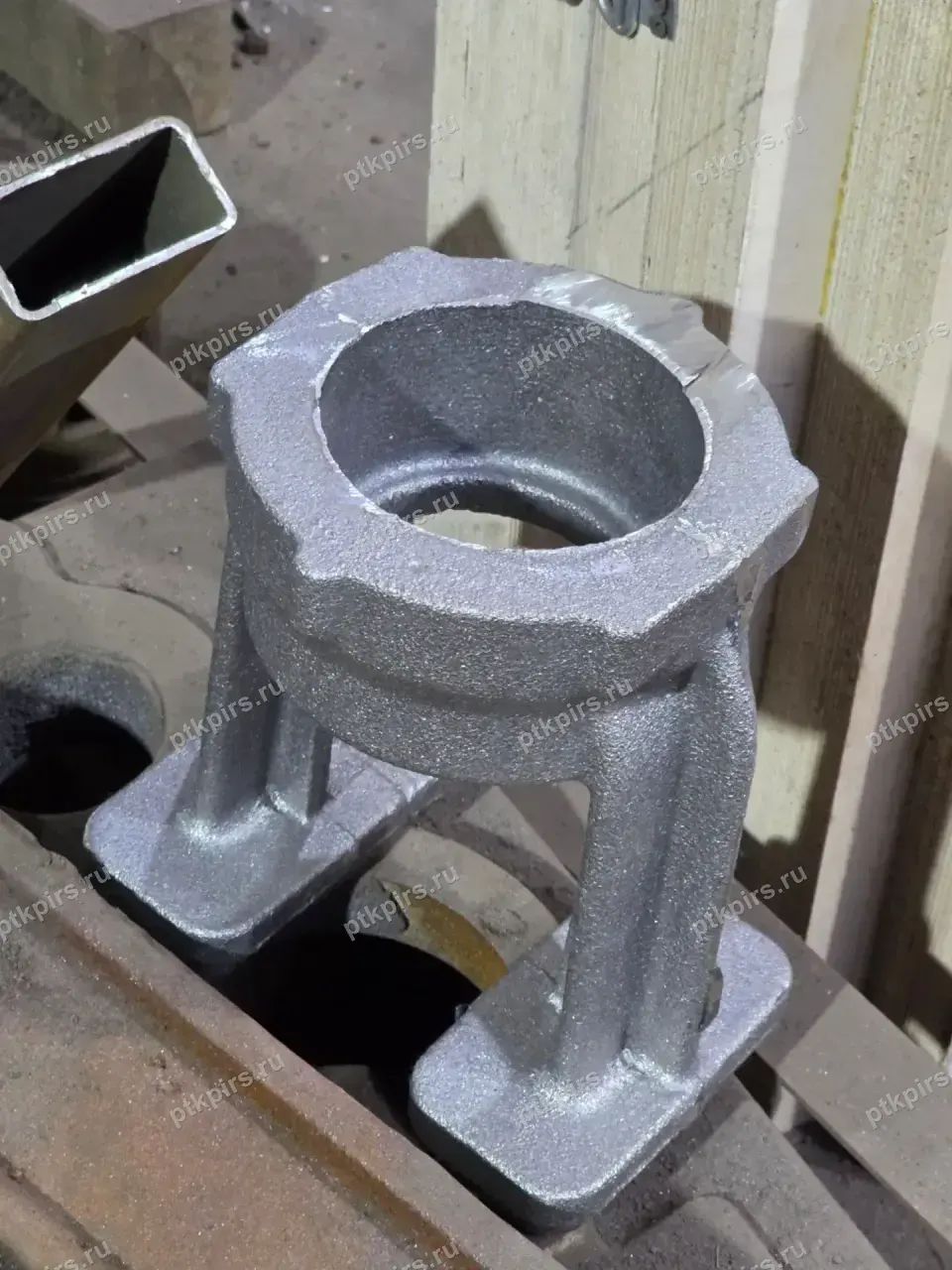

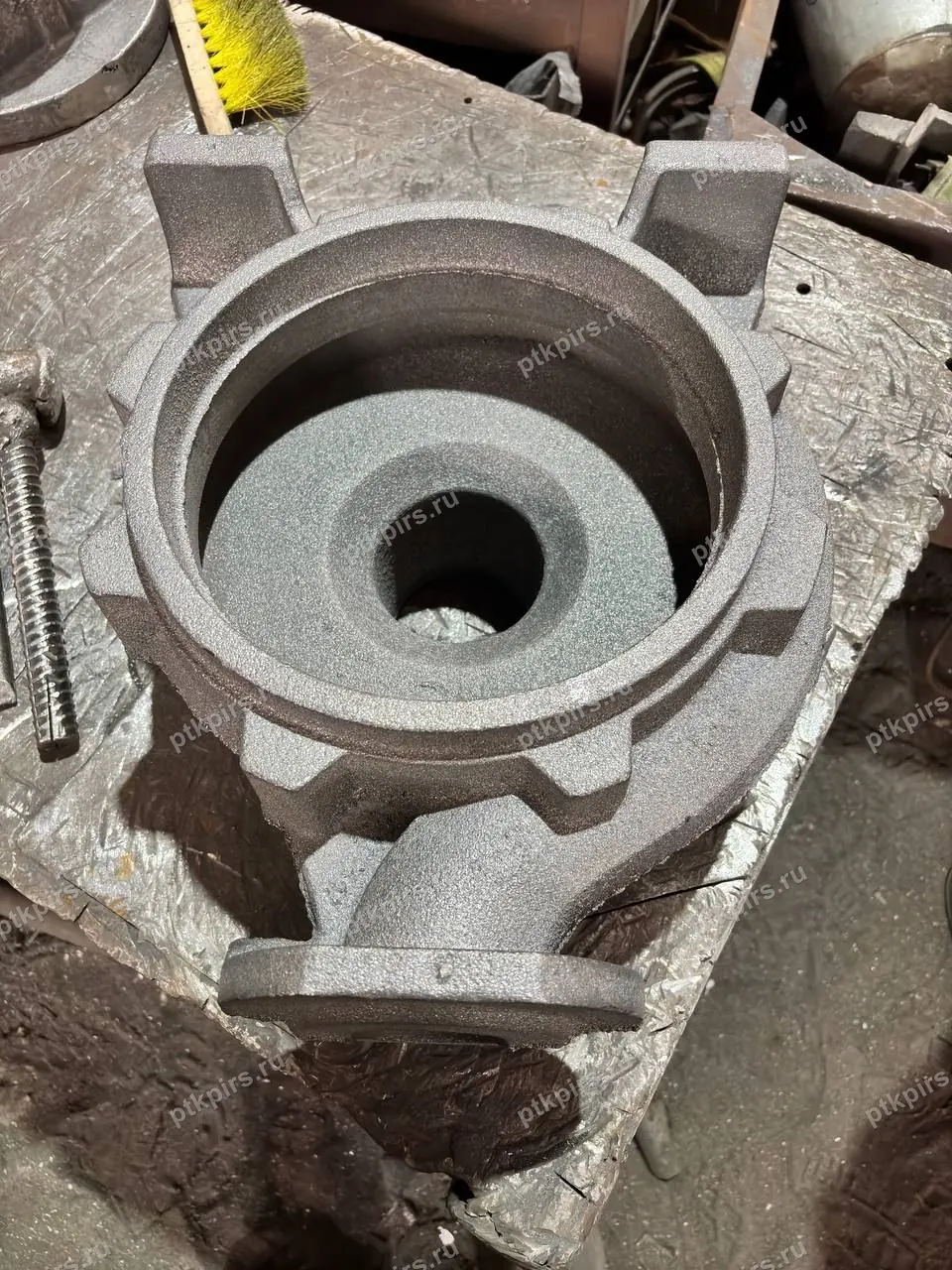

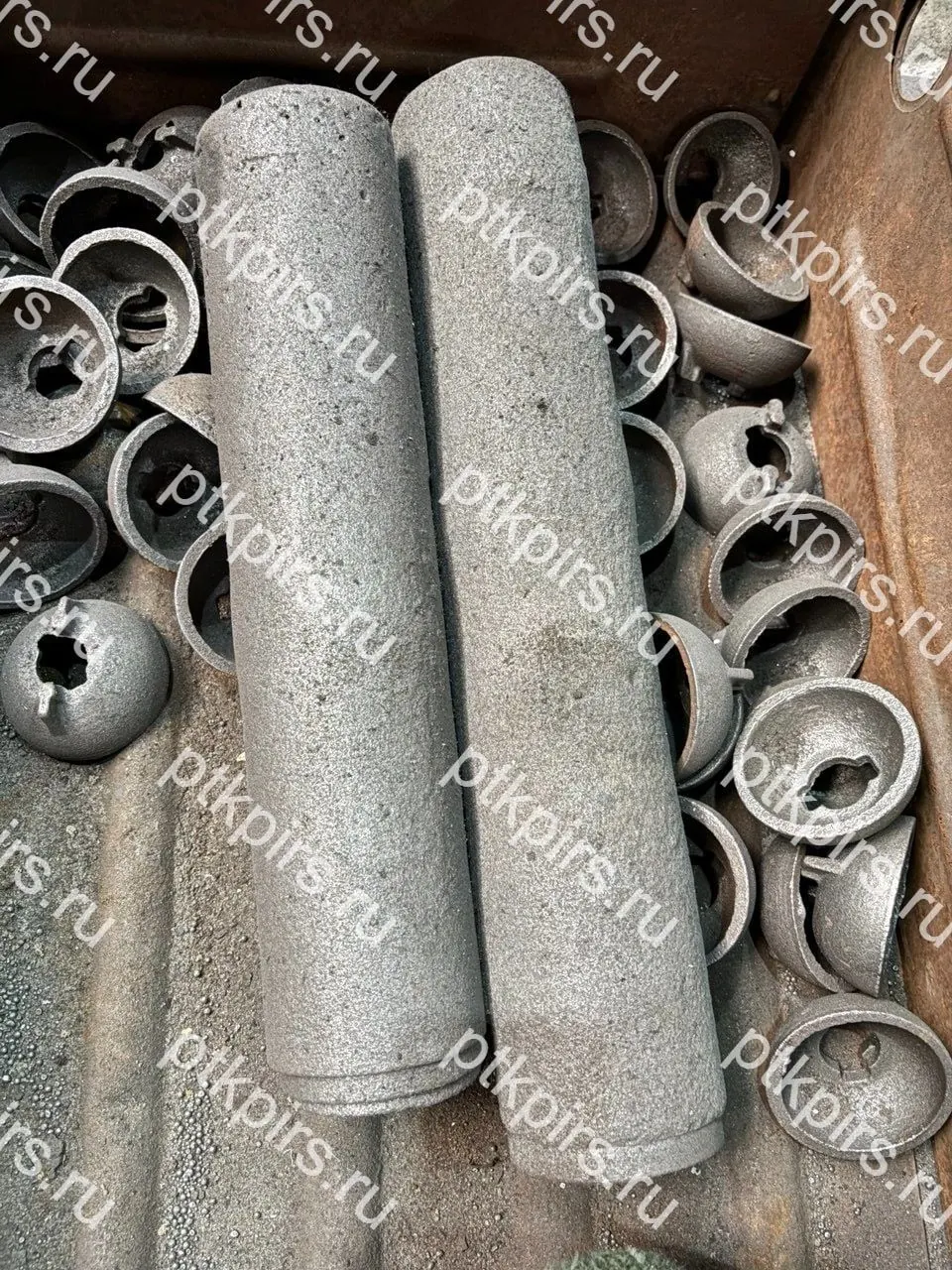

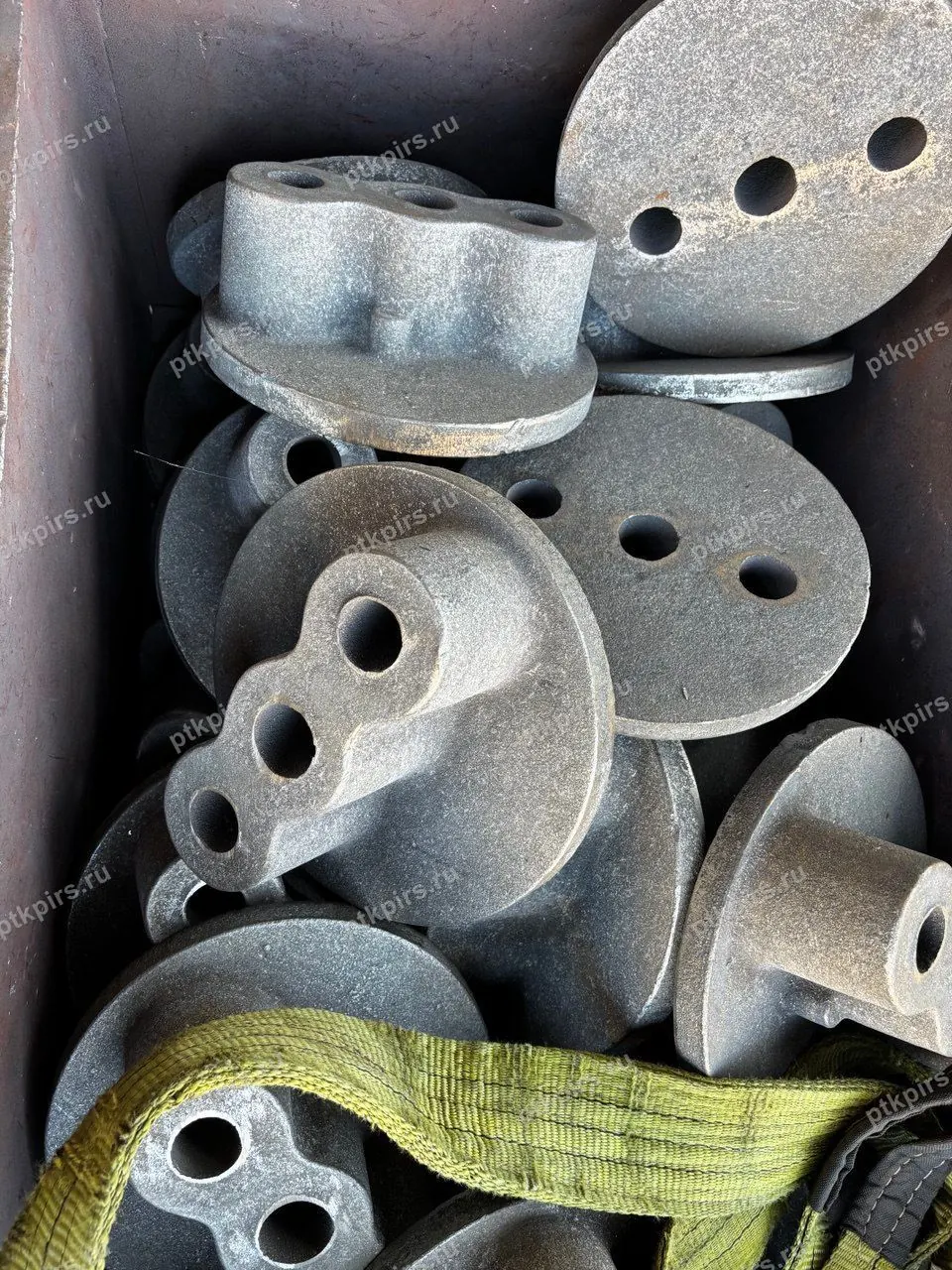

Примеры работ
Фотографии с нашего производства.
Частые вопросы
Делаете ли вы нержавеющее литьё?
Да, льём сами. Освоены коррозионностойкие стали аустенитного класса 12Х18Н9ТЛ и 12Х18Н12М3ТЛ, мартенситная 20Х13Л, а также жаростойкие 40Х24Н12СЛ и 15Х23Н18Л для работы при 1000–1100 °C. Под нержавейку нужна отдельная плавка, поэтому на совсем малых партиях это заметно влияет на цену — скажите тираж сразу.
Что дешевле — стальное литьё или сварная конструкция?
На единичном изделии обычно дешевле сварка. Литьё выигрывает от нескольких десятков штук и там, где сварной шов — слабое место: ударные нагрузки, сложная пространственная геометрия, требования к герметичности.
Даёте ли сертификат на металл?
Да, отгружаем с паспортом качества на отливку и сертификатом на марку стали. Химический анализ и механические испытания — по требованию чертежа или технических условий заказчика.
Пришлите чертёж — посчитаем за один рабочий день
Чертёж, эскиз или фотография детали с размерами. Если ничего нет — опишите задачу словами, технолог перезвонит и уточнит.
