Литые наконечники для винтовых свай (ВН)
Литые наконечники для винтовых свай из стали 30Л. Обозначение ВН XX-YYY: XX — диаметр ствола сваи, YYY — диаметр лопасти, мм.
Сравнение типоразмеров
| Наименование | Диаметр ствола сваи | Диаметр лопасти | Материал | Цена |
|---|---|---|---|---|
| ВН 57-150 | 57 мм | 150 мм | Сталь 30Л | по запросу |
| ВН 76-200 | 76 мм | 200 мм | Сталь 30Л | по запросу |
| ВН 89-250 | 89 мм | 250 мм | Сталь 30Л | по запросу |
| ВН 108-300 | 108 мм | 300 мм | Сталь 30Л | 2 650 ₽ |
| ВН 133-350 | 133 мм | 350 мм | Сталь 30Л | по запросу |
Наконечник под сваю Ø57 мм с лопастью Ø150 мм.
Наконечник под сваю Ø76 мм с лопастью Ø200 мм.
Наконечник под сваю Ø89 мм с лопастью Ø250 мм.
Наконечник под сваю Ø108 мм с лопастью Ø300 мм.
Крупнейший типоразмер линейки: свая Ø133 мм, лопасть Ø350 мм.

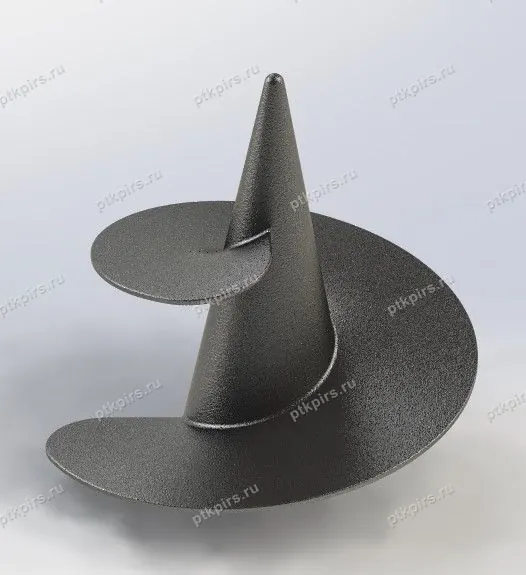

Фотографии раздела
Литой наконечник прочнее сварного: лопасть и конус образуют единое тело без сварного шва, который на сварных наконечниках является слабым местом и рвётся при завинчивании в плотный или каменистый грунт.
Сталь 30Л по ГОСТ 977-88 даёт временное сопротивление не менее 471 МПа при относительном удлинении 17 % — материал держит крутящий момент при завинчивании и не хрупкий на морозе.
Пришлите чертёж — посчитаем за один рабочий день
Чертёж, эскиз или фотография детали с размерами. Если ничего нет — опишите задачу словами, технолог перезвонит и уточнит.
