Литьё бронзы, латуни и алюминия по чертежам
Цветное литьё чаще всего заказывают под замену изношенного узла: бронзовая втулка, вкладыш подшипника скольжения, червячное колесо, гайка ходового винта. Работаем по чертежу заказчика.
Оловянная бронза БрО5Ц5С5 — классический антифрикционный материал, хорошо работает по стали при умеренных нагрузках. Алюминиевые бронзы БрА9Ж3Л и БрА10Ж4Н4Л прочнее и дешевле, стойки к морской воде, но требовательнее к смазке и к твёрдости ответной поверхности.
Литьё под давлением не делаем. Работаем гравитационным литьём: в песчано-глинистые и оболочковые формы, в кокиль, а также центробежным способом на машинах с горизонтальной и вертикальной осью вращения.
| Бронзы | БрО5Ц5С5 (ГОСТ 613-79), БрА9Ж3Л, БрА10Ж4Н4Л (ГОСТ 493-79) |
|---|---|
| Латуни | ЛЦ40С, ЛЦ40Мц3Ж (ГОСТ 17711-93) |
| Алюминий | АК12, АК7ч, АК9ч, АК8М, АК12М2 (ГОСТ 1583-93) |
| Цинковые сплавы | ЦА, ЦАМ |
| Масса отливки | бронза и латунь — до 650 кг, алюминий — до 1200 кг, цинк — до 200 кг |
| Формовка | ПГФ, ХТС, кокиль, оболочковые формы, центробежное литьё |
| Партия | от 1 шт. |
Марки, с которыми работаем
Бронза · ГОСТ 613-79, ГОСТ 493-79
Антифрикционные и коррозионностойкие отливки: втулки, вкладыши, червячные колёса, судовая арматура.
| Марка | σв, МПа | δ, % | НВ | Типовое применение |
|---|---|---|---|---|
| БрО5Ц5С5 | 147 | 6 | 60 | втулки скольжения, вкладыши подшипников, арматура |
| БрА9Ж3Л | 392 | 10 | 100 | втулки, шестерни, детали для морской воды |
| БрА10Ж4Н4Л | 587 | 6 | 160 | тяжелонагруженные втулки, гайки ходовых винтов, детали прессового оборудования |
| БрО10Ф1 | 245 | 3 | 90 | венцы червячных колёс, втулки высоконагруженных узлов, подшипники скольжения |
| БрО8Ц4 | 196 | 10 | 75 | арматура, втулки, детали, работающие в воде и паре |
| БрА10Мц2Л | 490 | 12 | 110 | детали судовой арматуры, втулки, зубчатые венцы |
Латунь · ГОСТ 17711-93
Литейные латуни для арматуры, втулок и деталей, работающих в воде и слабоагрессивных средах.
| Марка | σв, МПа | δ, % | НВ | Типовое применение |
|---|---|---|---|---|
| ЛЦ40С | 215 | 12 | 70 | арматура, втулки, детали общего назначения |
| ЛЦ40Мц3Ж | 441 | 18 | 90 | гребные винты, детали судовой арматуры, нагруженные втулки |
| ЛЦ25С2 | 196 | 8 | 60 | штуцеры, детали сантехнической арматуры, втулки малонагруженные |
| ЛЦ38Мц2С2 | 245 | 10 | 80 | антифрикционные детали, втулки, вкладыши |
Алюминиевые сплавы · ГОСТ 1583-93
Лёгкие отливки: корпуса, картеры, кронштейны. Малый вес при достаточной прочности.
| Марка | σв, МПа | δ, % | НВ | Типовое применение |
|---|---|---|---|---|
| АК7ч (АЛ9) | 196 | 2 | 60 | корпусные детали, картеры, блоки |
| АК12 (АЛ2) | 147 | 4 | 50 | тонкостенные корпуса сложной конфигурации, герметичные детали |
| АК5М2 | 157 | 1 | 65 | корпусные детали, кронштейны, детали двигателей |
| АК9ч (АЛ4) | 226 | 3 | 70 | нагруженные корпусные детали, картеры, блоки цилиндров |
| АК8М | 216 | 2 | 70 | корпуса, кожухи, обоймы |
| АК12М2 | 186 | 1 | 65 | тонкостенные корпуса, детали сложной конфигурации |
| АМг6л | 226 | 4 | 70 | детали для морской воды, судовое оборудование, сварные литые узлы |
| АК9М2 | 196 | 1 | 80 | корпуса, кронштейны, детали, работающие при повышенной температуре |

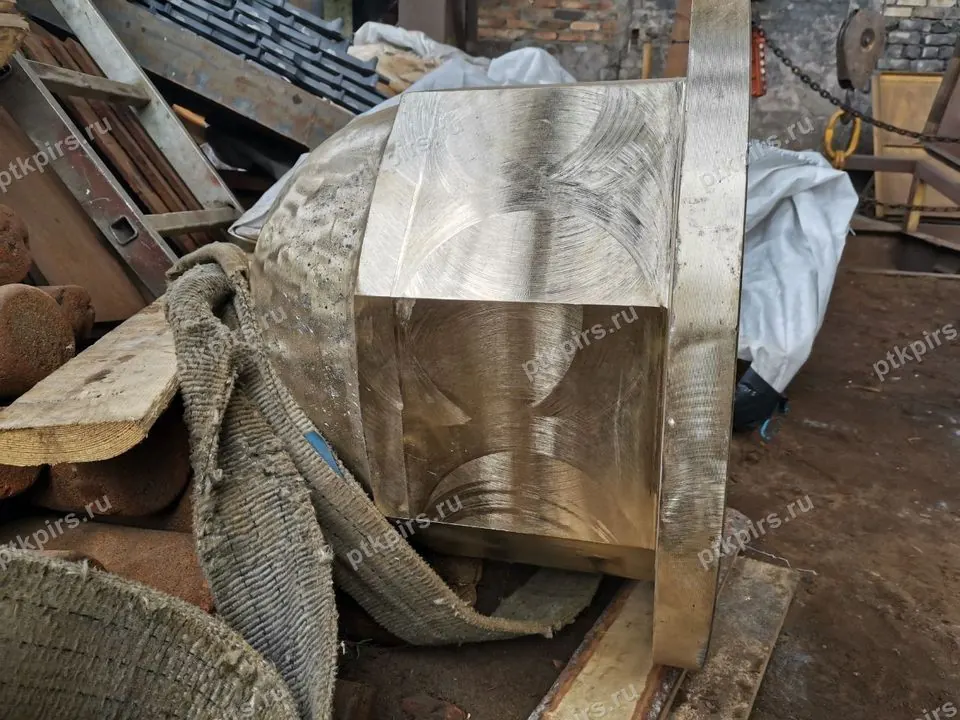

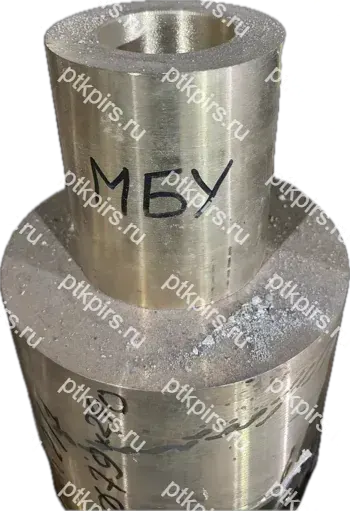

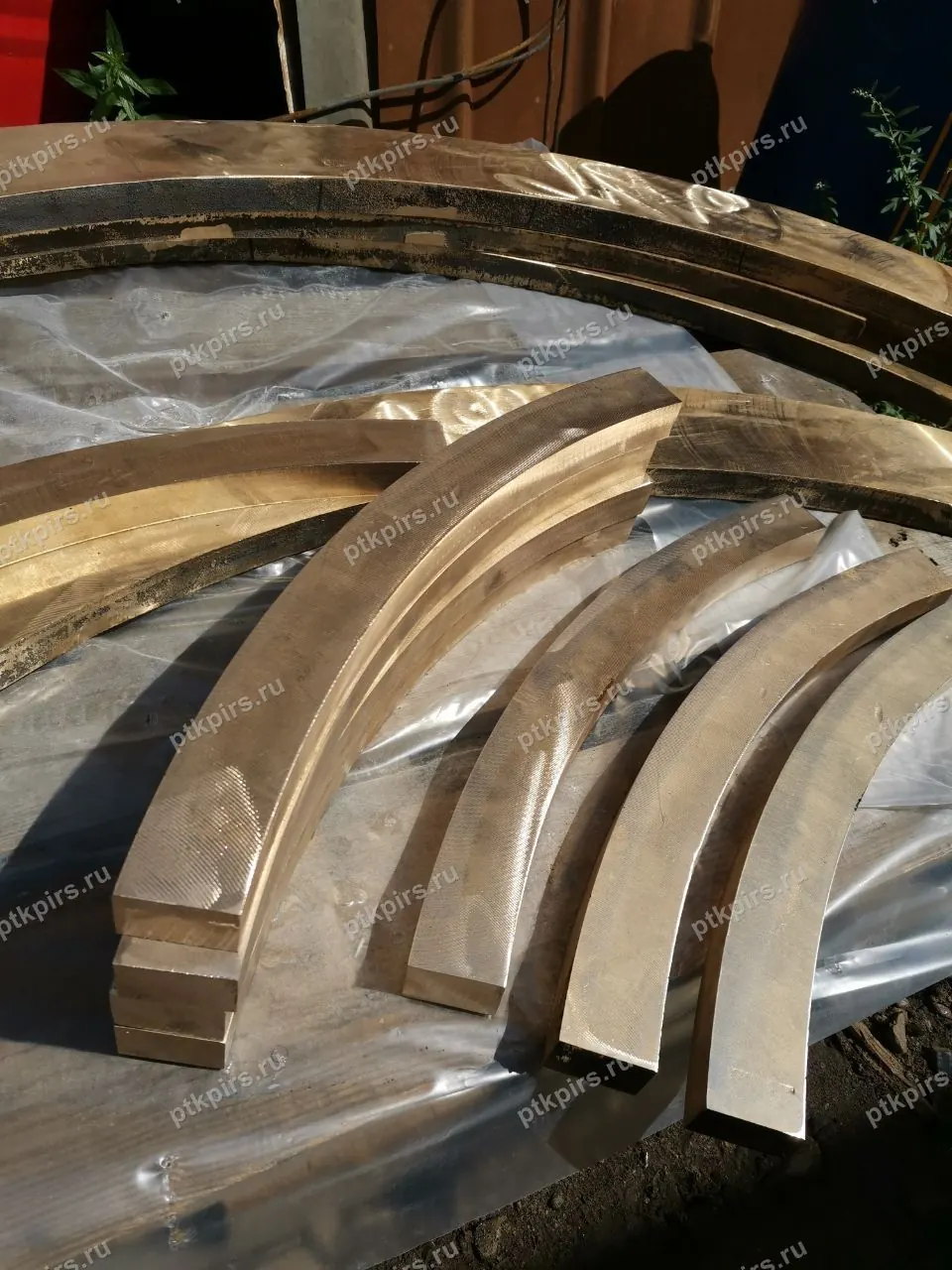

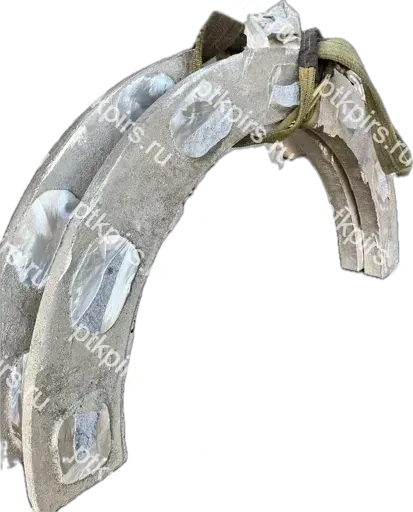

Примеры работ
Фотографии с нашего производства.
Частые вопросы
Какие типоразмеры втулок делаете?
Любые в пределах технологических ограничений: масса отливки из бронзы и латуни до 650 кг. Для втулок и гильз рекомендуем центробежное литьё — оно даёт плотный металл без усадочной пористости в рабочей зоне.
Делаете ли центробежное литьё бронзовых втулок?
Да, это отдельное направление. Центробежный способ даёт плотную структуру без усадочной пористости в рабочей зоне — для втулок и гильз он предпочтительнее литья в землю.
Пришлите чертёж — посчитаем за один рабочий день
Чертёж, эскиз или фотография детали с размерами. Если ничего нет — опишите задачу словами, технолог перезвонит и уточнит.
Электронная почта для чертежей: info@ptkpirs.ru
