Литьё чугуна по чертежам заказчика
Льём чугун по чертежу или 3D-модели заказчика. Работаем от пробной отливки до серийных поставок по графику.
Серый чугун берут за дешевизну, виброгашение и лёгкую обрабатываемость: корпуса, станины, шкивы, плиты, колосники. Высокопрочный — когда нужна ударная вязкость и работа на растяжение: люки, корпуса задвижек, звёздочки, коленвалы. Разница в цене между СЧ20 и ВЧ50 меньше, чем принято думать, и часто дешевле перейти на ВЧ, чем утолщать стенку в сером чугуне.

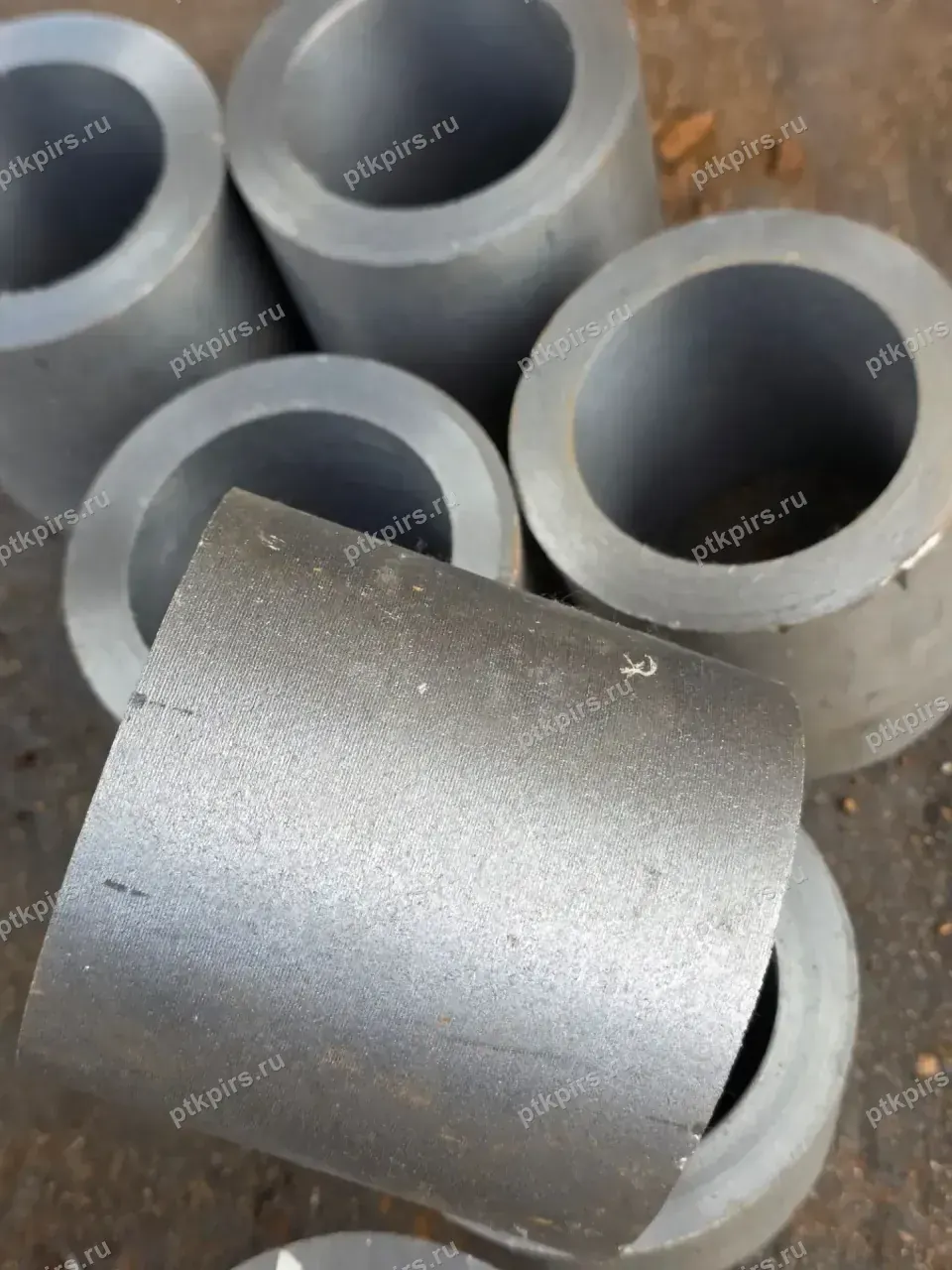

Доступны четыре способа: песчано-глинистые формы (ПГФ), холоднотвердеющие смеси (ХТС), кокиль и центробежное литьё. ПГФ дешевле на простой геометрии и коротких сериях. ХТС даёт выше точность и чище поверхность на сложной детали, то есть меньше припуск под обработку. Кокиль применяют для притиров, мелющих тел и катков, центробежное — для втулок и гильз. Способ выбирает технолог по вашему чертежу, и это влияет на цену сильнее всего остального.
| Марки | СЧ10–СЧ35 (ГОСТ 1412-85), ВЧ35–ВЧ100 (ГОСТ 7293-85) |
|---|---|
| Масса отливки | серый чугун — до 3500 кг, высокопрочный и легированный — до 1200 кг |
| Формовка | ПГФ, ХТС, кокиль, центробежное литьё |
| Партия | серия и мелкая серия; единичные отливки — тоже берём |
| Точность | 11–14 класс по ГОСТ Р 53464-2009, шероховатость Rz 320–160 мкм по ГОСТ 2789-73 (ПГФ) |
| Механообработка | собственный цех: токарные, строгальные, фрезерные работы |
Марки, с которыми работаем
Серый чугун · ГОСТ 1412-85
Чугун с пластинчатым графитом. Дёшев, отлично гасит вибрацию, легко обрабатывается резанием. Не держит ударные и растягивающие нагрузки — работает на сжатие.
| Марка | σв, МПа | δ, % | НВ | Типовое применение |
|---|---|---|---|---|
| СЧ10 | 100 | — | 143–229 | малонагруженные корпусные детали, крышки, кожухи |
| СЧ15 | 150 | — | 163–229 | корпуса редукторов, фланцы, плиты |
| СЧ20 | 200 | — | 170–241 | корпуса насосов, станины, шкивы |
| СЧ25 | 250 | — | 180–250 | нагруженные корпуса, цилиндры, поршни |
| СЧ30 | 300 | — | 181–255 | гильзы цилиндров, детали гидравлики, станины прессов |
| СЧ35 | 350 | — | 197–269 | детали под высокое давление, корпуса гидроаппаратуры, ответственные станины |
Высокопрочный чугун · ГОСТ 7293-85
Чугун с шаровидным графитом. По прочности приближается к стальному литью, сохраняя литейные свойства и обрабатываемость чугуна. Держит удар.
| Марка | σв, МПа | δ, % | НВ | Типовое применение |
|---|---|---|---|---|
| ВЧ35 | 350 | 22 | 140–170 | детали для работы при низких температурах, корпуса арматуры, фитинги |
| ВЧ40 | 400 | 15 | 140–202 | люки, дождеприёмники, корпуса задвижек |
| ВЧ45 | 450 | 10 | 140–225 | корпуса насосов, рабочие колёса, детали сельхозтехники |
| ВЧ50 | 500 | 7 | 153–245 | коленчатые валы, шестерни, звёздочки |
| ВЧ60 | 600 | 3 | 192–277 | тяжелонагруженные валы, зубчатые колёса, детали горно-шахтного оборудования |
| ВЧ70 | 700 | 2 | 228–302 | детали с высокой износостойкостью, прокатные валки, нагруженные втулки |
| ВЧ80 | 800 | 2 | 248–351 | детали, работающие на износ, кулачки, опорные ролики |
| ВЧ100 | 1000 | 2 | 270–360 | особо нагруженные детали после термической обработки |
Готовая продукция по этой технологии

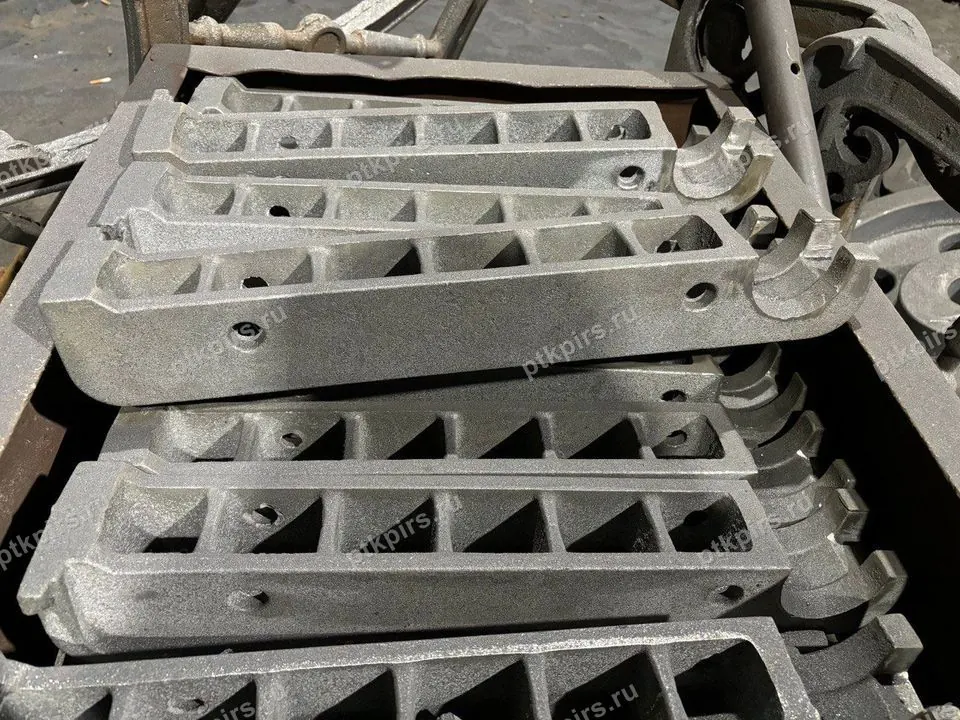

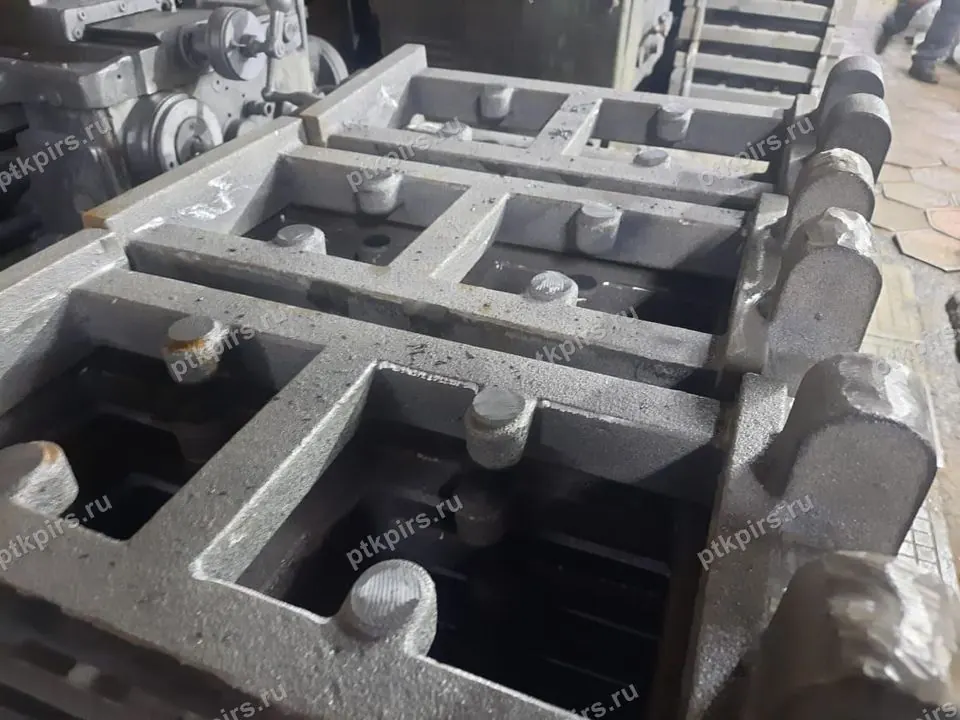

Литые колосниковые решётки из серого чугуна для бытовых и промышленных топок. Отливаем сами, держим типоразмерный ряд, нестандартный размер делаем по чертежу.
Ремонтные муфты для соединения и восстановления трубопроводов из стали, чугуна, ПВХ и ПНД. Корпус — чугун, соединение обжимное. Производим сами: цена без наценки посредника.
Чугунные водоотбойные плиты для защиты подземных сооружений и гидротехнических конструкций. Стандартный типоразмер и изготовление по чертежу.

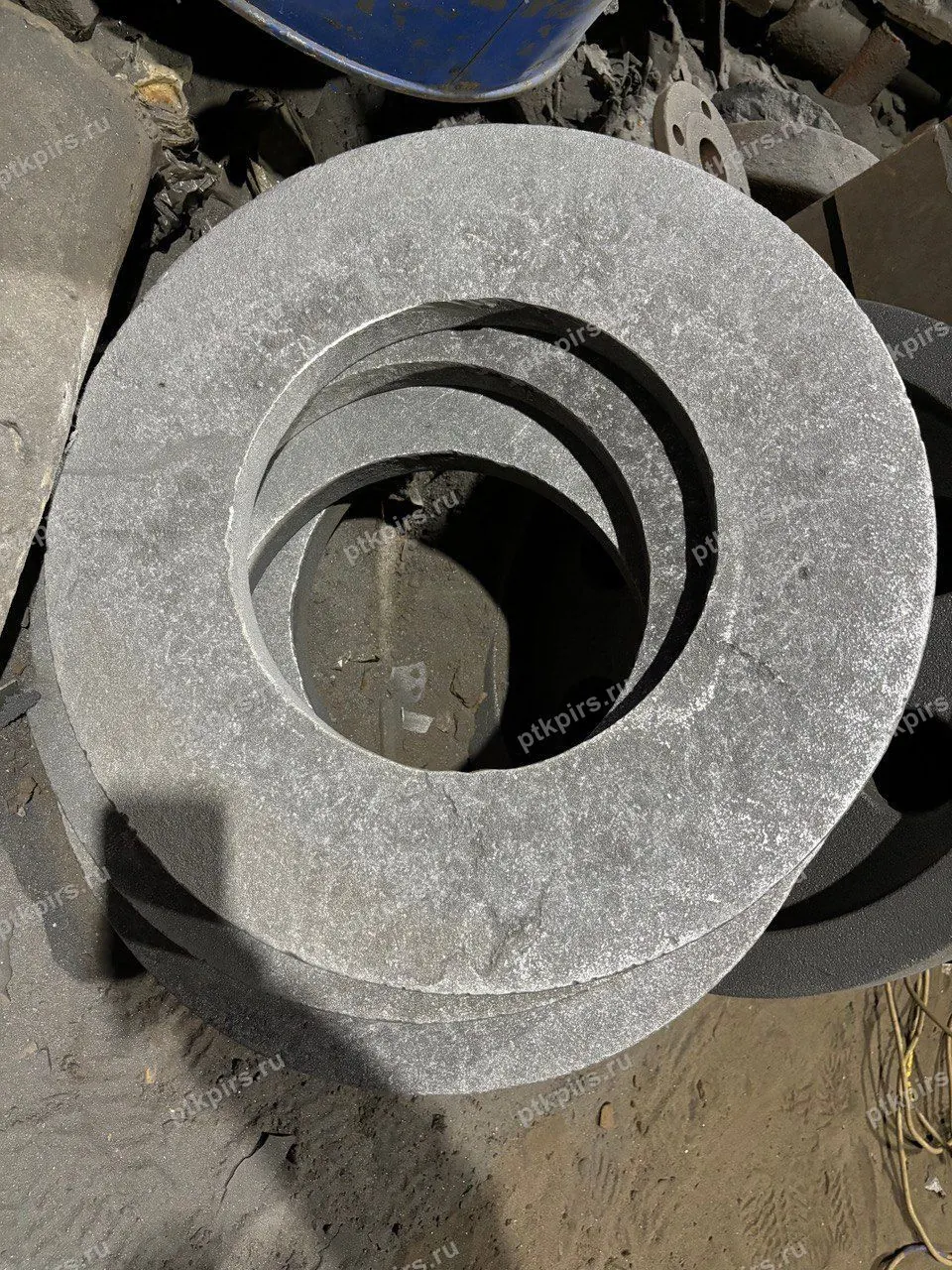

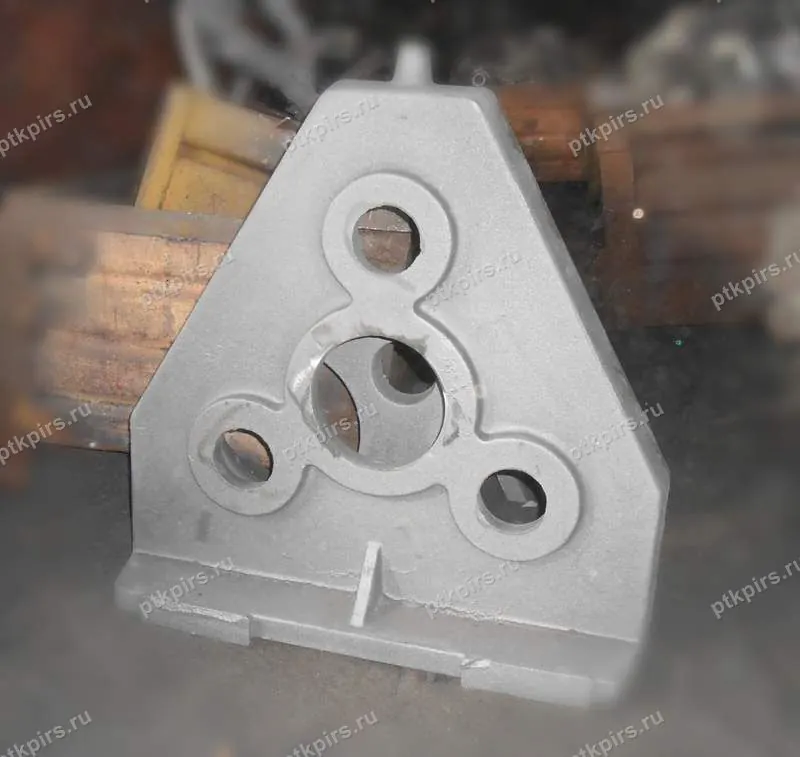

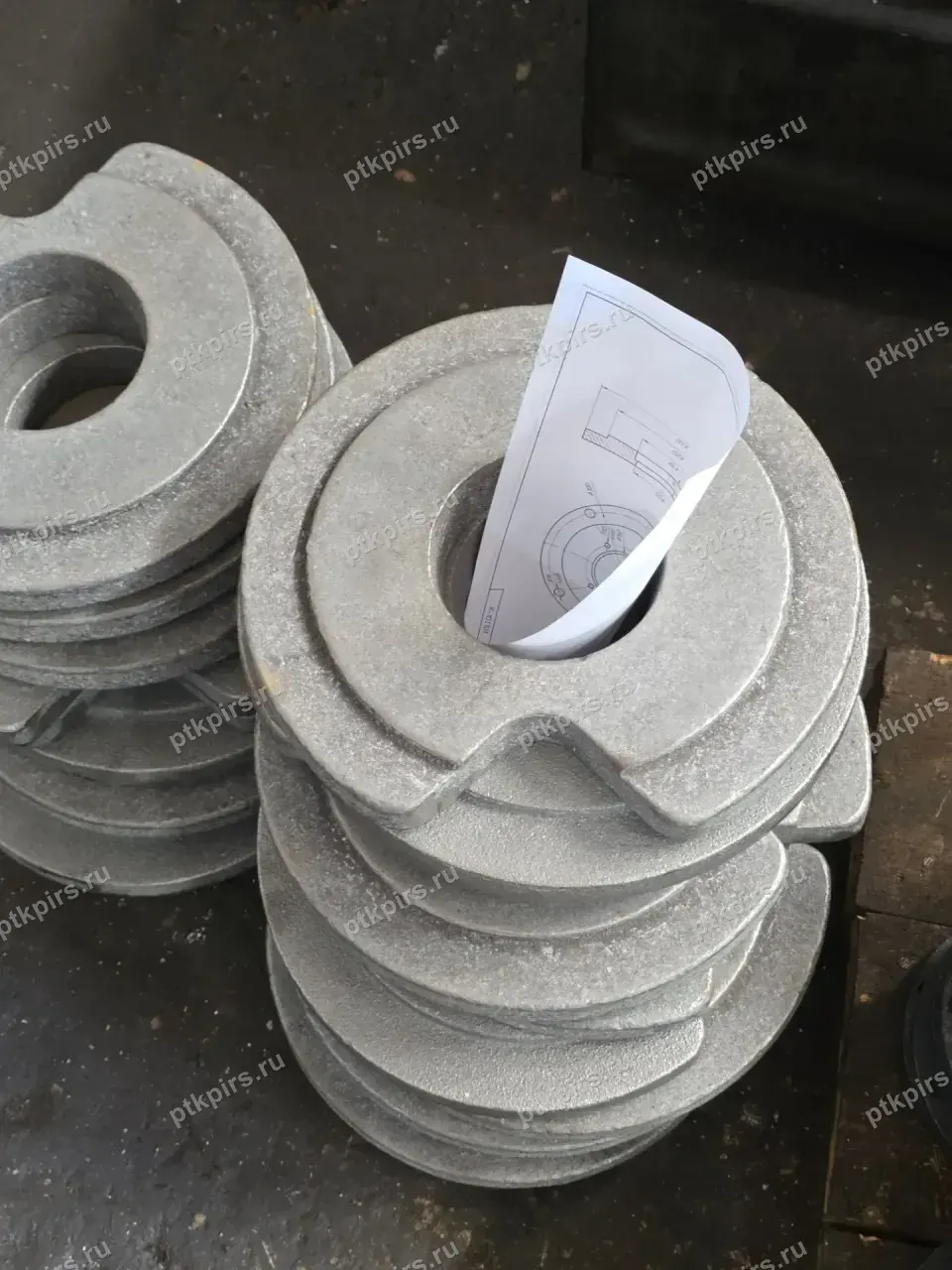

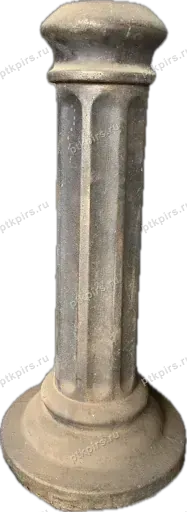

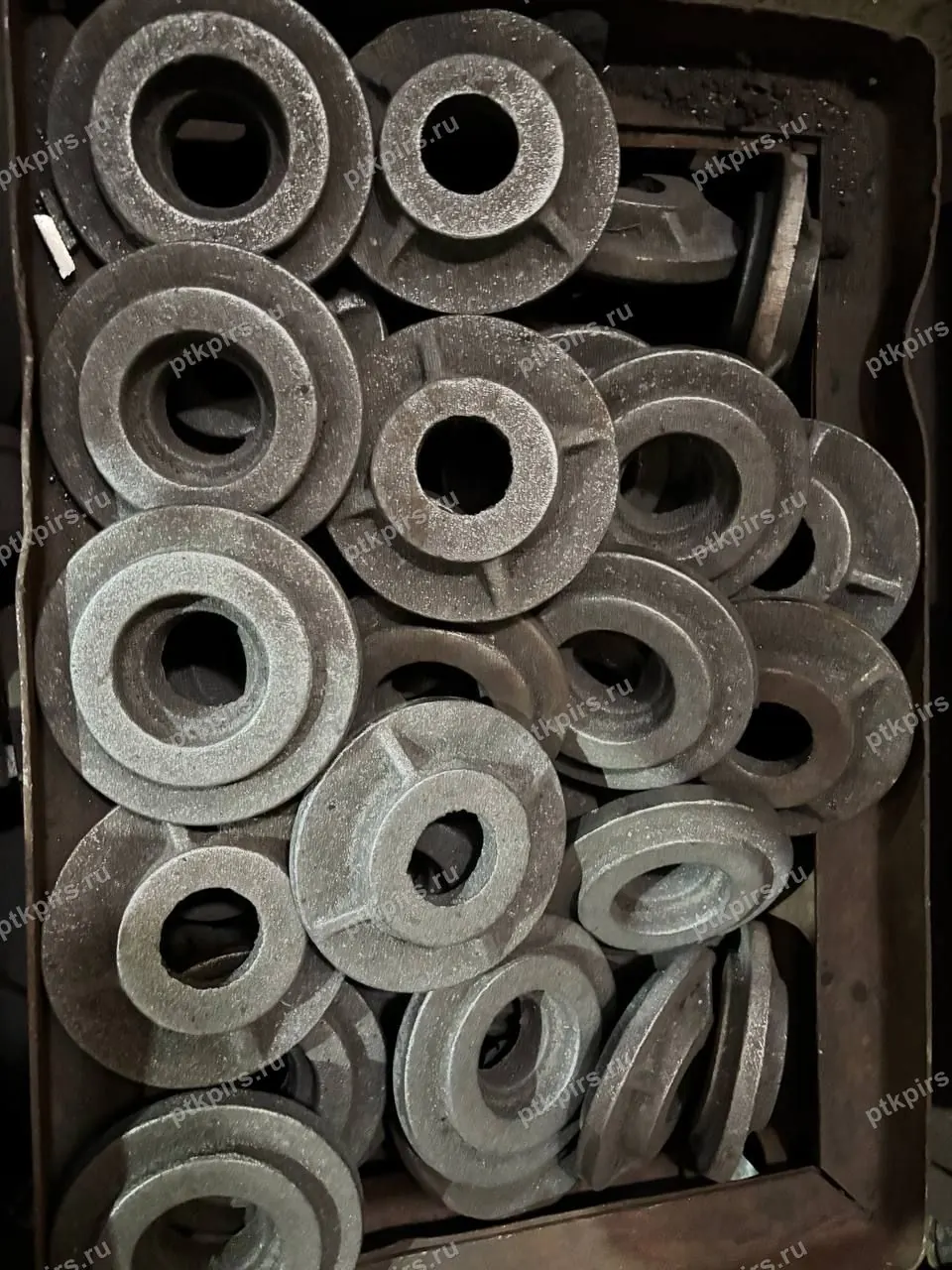

Примеры работ

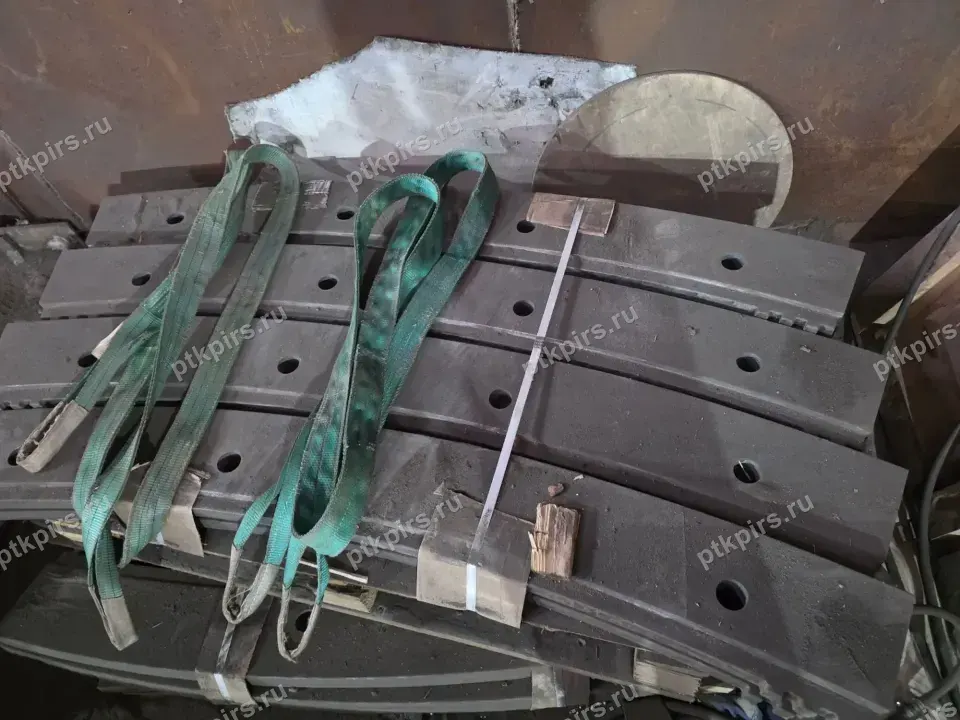

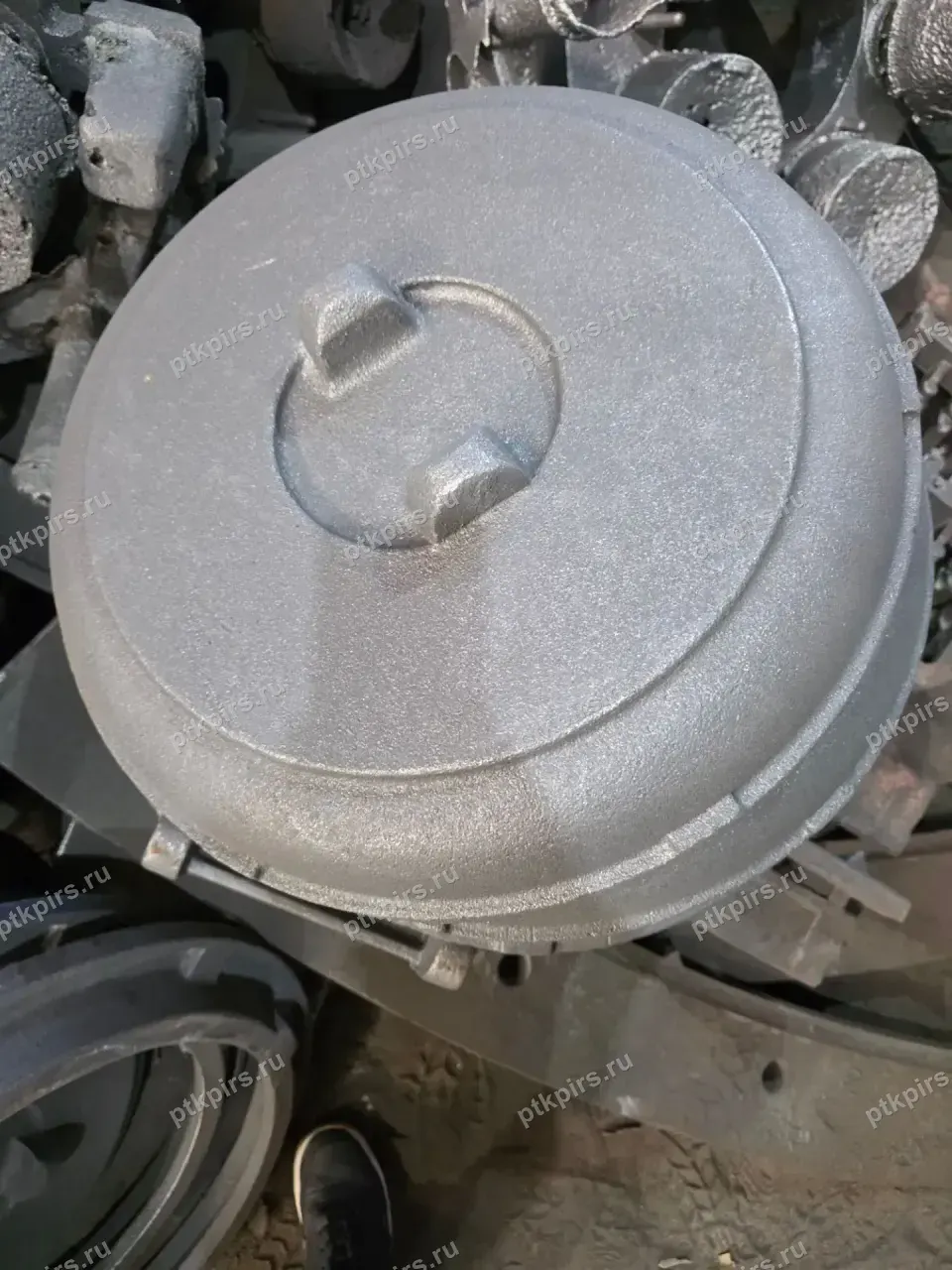

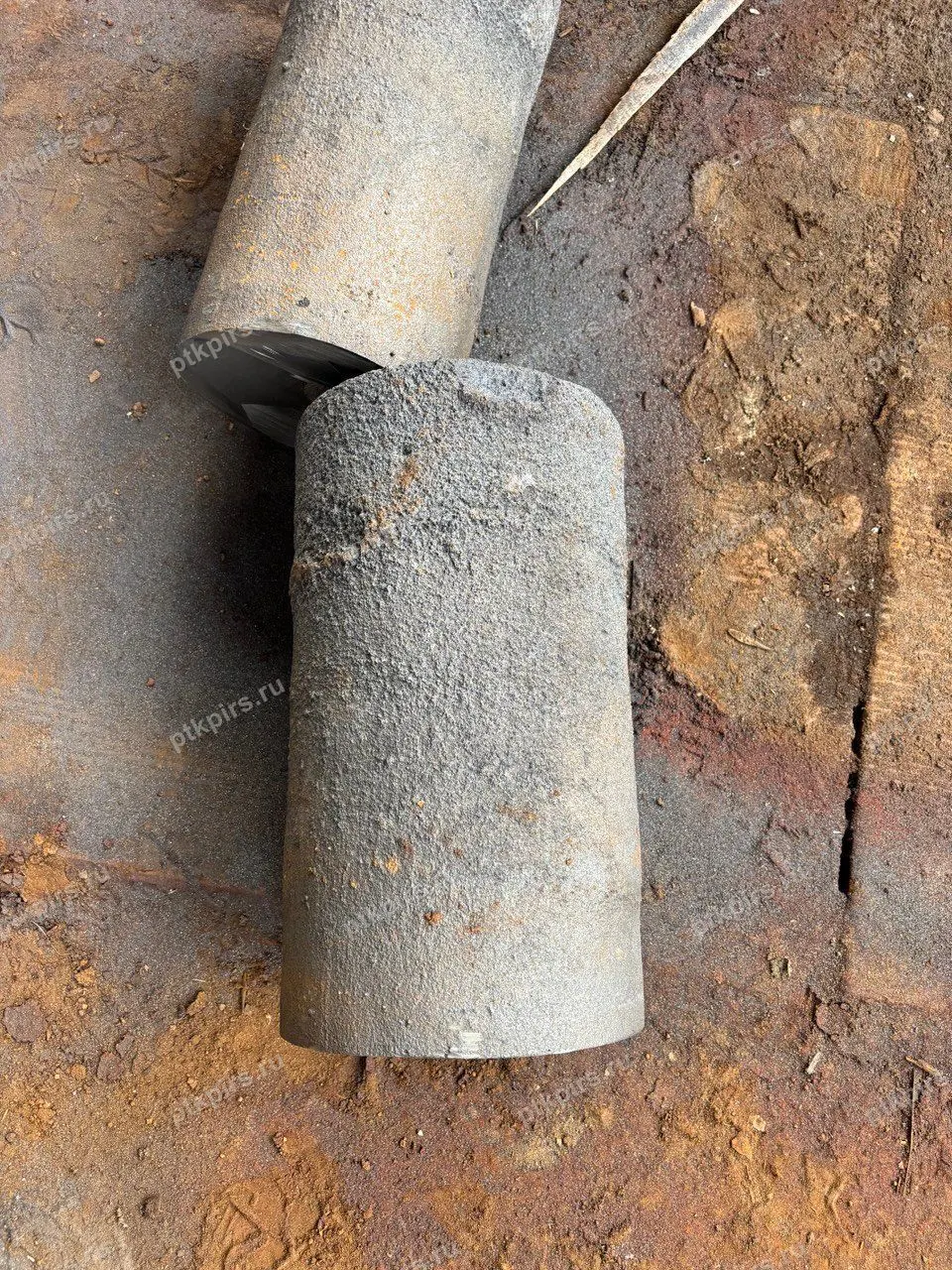

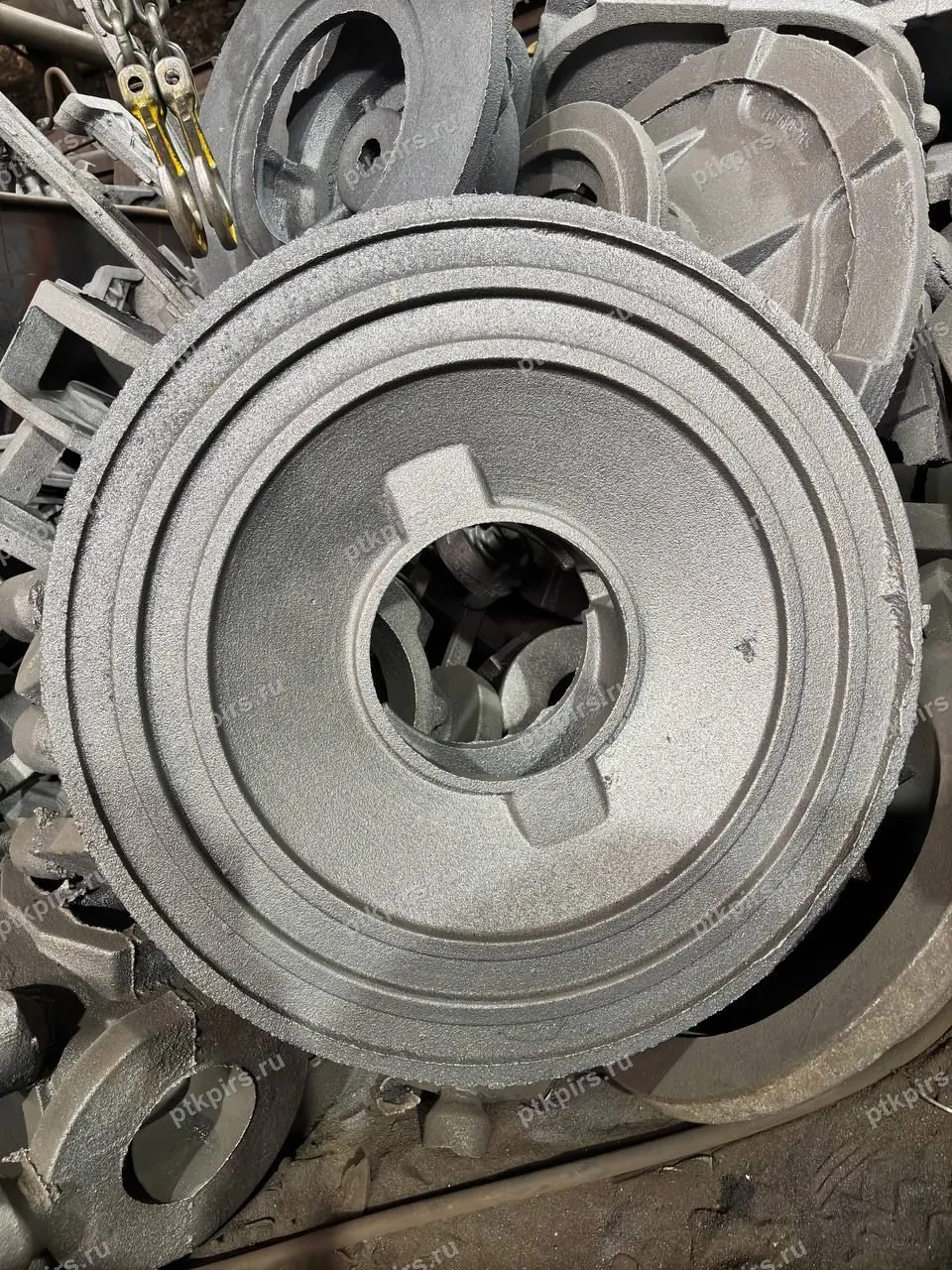

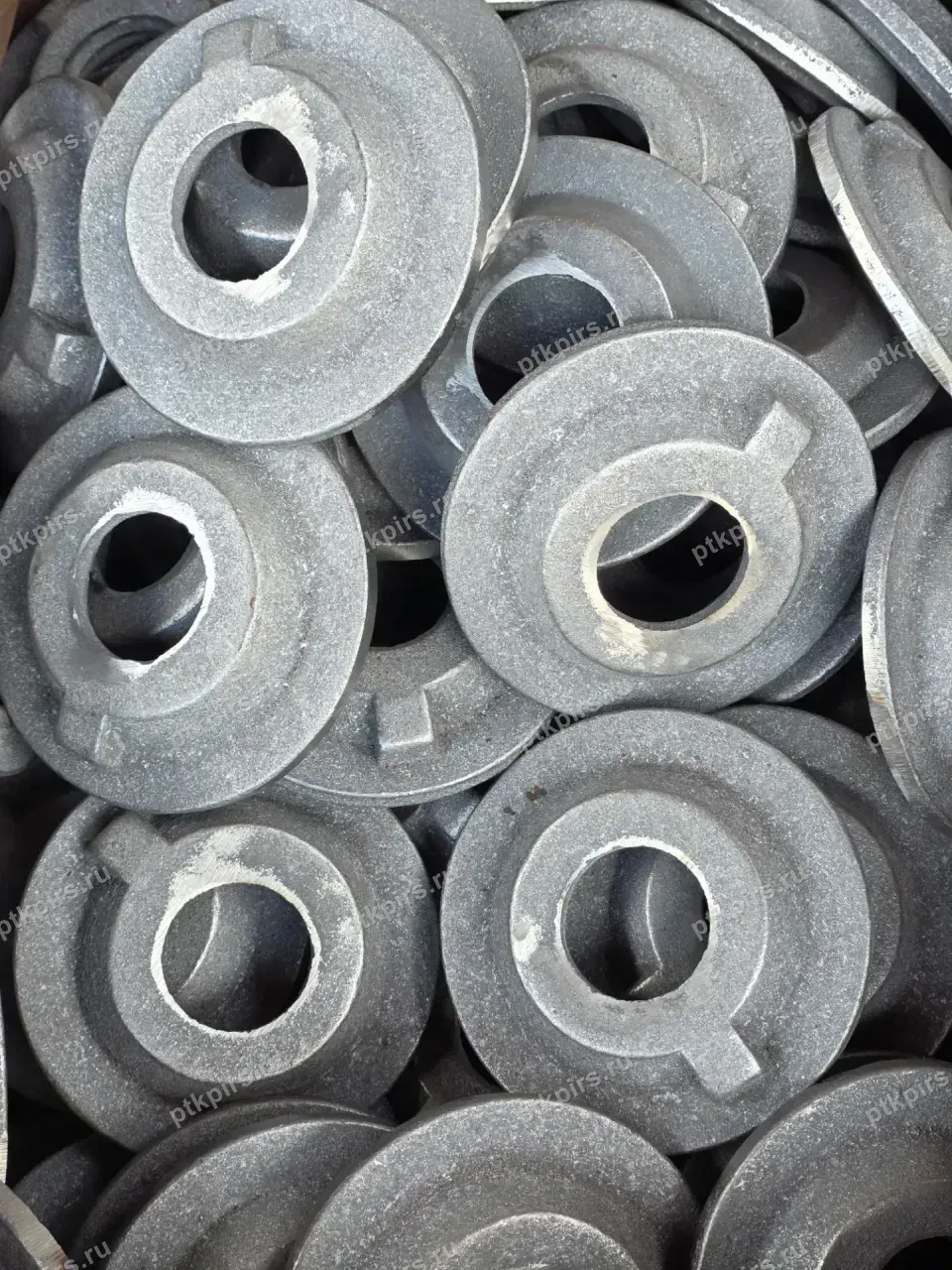

Фотографии с нашего производства.
Частые вопросы
Сколько стоит отливка из чугуна?
Цена складывается из массы отливки, марки чугуна, сложности формы, тиража и наличия оснастки. На единичной отливке основная доля стоимости — оснастка, на серии она размазывается и цена за килограмм падает в разы. Пришлите чертёж — посчитаем за один рабочий день.
Нужна ли своя модельная оснастка?
Нет. Если оснастки нет, изготовим её сами. Если у вас есть старая деревянная или металлическая модель — примем её в работу после ревизии. Оснастка остаётся вашей собственностью и хранится у нас.
Какой минимальный тираж?
Формально — одна штука, и пробную отливку перед серией мы делаем всегда. Но экономика устроена так, что серия выгоднее обеим сторонам: в себестоимости единичной отливки основную долю составляет модельная оснастка, тогда как при партии от нескольких десятков штук её стоимость распределяется на тираж и цена за килограмм снижается кратно. Общая мощность производства — до 300 тонн литья в месяц, так что расти есть куда.
Чем ХТС отличается от ПГС?
ХТС — смесь твердеет от связующего без подсушки, форма получается жёсткой: выше точность размеров и чище поверхность, меньше припуск на обработку. ПГС дешевле и быстрее на простой геометрии. На сложной детали экономия на ПГС съедается припуском под мехобработку.
Пришлите чертёж — посчитаем за один рабочий день
Чертёж, эскиз или фотография детали с размерами. Если ничего нет — опишите задачу словами, технолог перезвонит и уточнит.
