Изготовление модельной оснастки
Оснастка — самая непонятная для заказчика часть сметы, и именно она определяет цену первой партии. На единичной отливке оснастка может стоить дороже самого металла; на серии от нескольких сотен штук её доля в цене детали становится незначительной.
Поэтому мы всегда показываем цену раздельно: отдельно оснастка, отдельно отливка. Вы видите, за что платите, и можете считать экономику тиража сами.
Основной материал у нас — дерево. Вопреки расхожему мнению, это не «одноразовый» вариант: деревянный модельный комплект выдерживает сотни и тысячи съёмов, а после текущего ремонта изношенных участков работает дальше. По ГОСТ 13354-91 деревянные комплекты делятся на три класса прочности, и первый класс рассчитан именно на непрерывное серийное производство: ответственные места усиливают твёрдыми лиственными породами и древесным пластиком.
Металлическая оснастка выдерживает десятки тысяч формовок и держит размер лучше, но стоит существенно дороже и оправдана на больших постоянных тиражах. Что выгоднее в вашем случае, скажем после оценки программы выпуска.
| Материал модели | дерево (основной), модельный пластик, металл |
|---|---|
| Стандарт | ГОСТ 3212-92 (уклоны, знаки, допуски) |
| Что входит | модель, стержневые ящики, модельная плита |
| Ресурс деревянной оснастки | сотни и тысячи съёмов, при текущем ремонте — дольше |
| Ресурс металлической | десятки тысяч формовок |
| Собственность | оснастка принадлежит заказчику, хранится у нас |

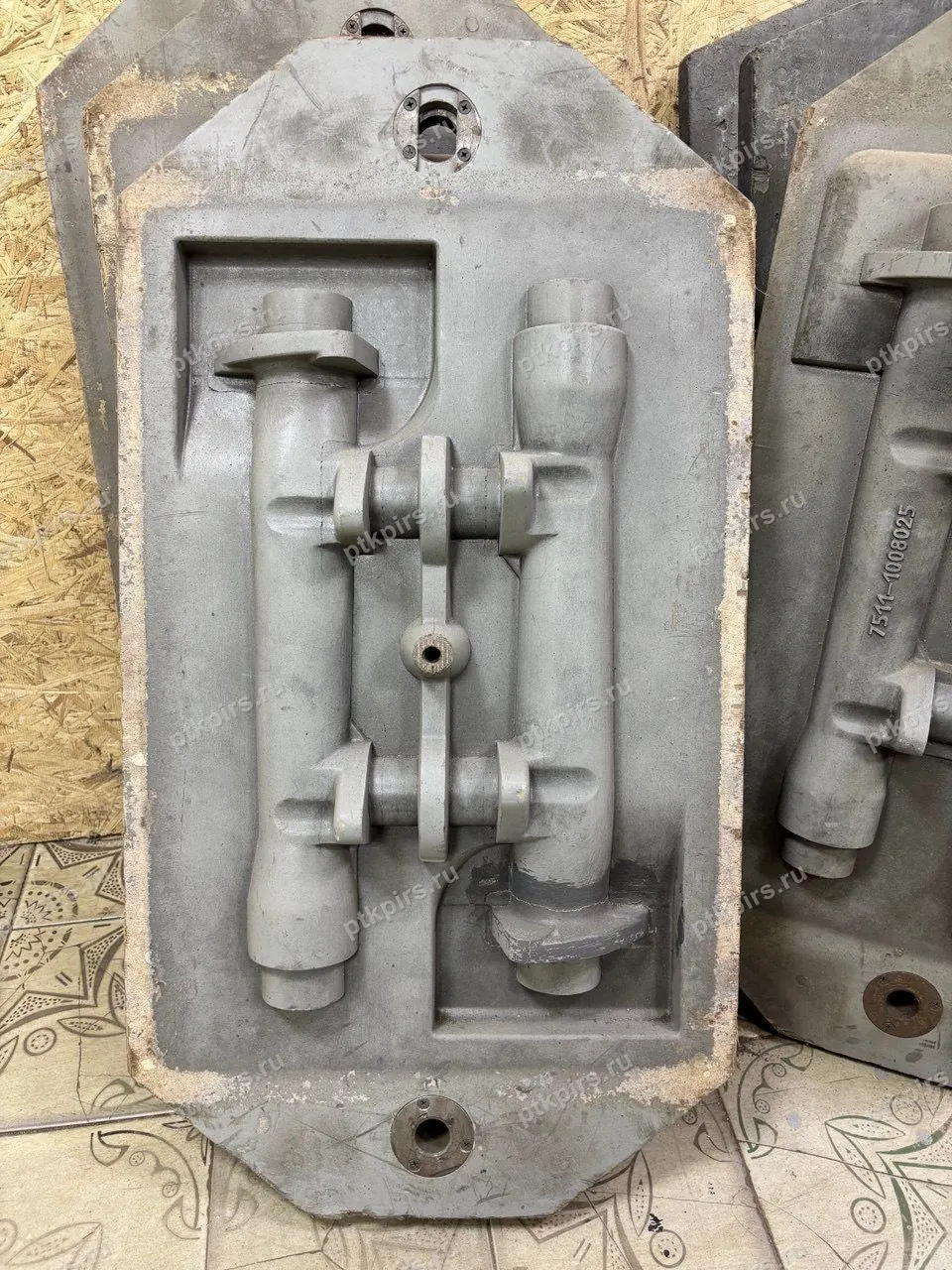

Примеры работ
Фотографии с нашего производства.
Частые вопросы
Кому принадлежит оснастка после изготовления?
Вам. Вы её оплатили — она ваша собственность. Мы храним её у себя, чтобы повторный заказ шёл сразу в производство, и передаём по вашему требованию.
Сколько служит деревянная оснастка?
Сотни и тысячи съёмов — конкретный ресурс зависит от класса прочности комплекта, породы древесины и сложности модели. Оснастка не выбрасывается при первом износе: изношенные участки восстанавливаются текущим ремонтом, после чего комплект продолжает работать. Мы следим за состоянием и предупреждаем заранее, когда ремонт понадобится.
Пришлите чертёж — посчитаем за один рабочий день
Чертёж, эскиз или фотография детали с размерами. Если ничего нет — опишите задачу словами, технолог перезвонит и уточнит.
Электронная почта для чертежей: info@ptkpirs.ru
