Изготовление зубчатых колёс и звёздочек
Зубчатое колесо редко нужно само по себе — обычно выходит из строя одно в паре, а вся передача останавливается. Мы делаем такую деталь целиком: отливаем заготовку, обрабатываем посадочные поверхности и нарезаем зубья. Не нужно искать литейщика и станочника по отдельности и сводить их между собой.
Работаем по чертежу колеса. Если чертежа нет, нужны параметры зацепления: модуль, число зубьев, угол наклона, степень точности и посадочные размеры ступицы. По одному внешнему виду зубчатое колесо не повторить — зацепление должно совпасть с ответной деталью.
Материал подбираем под нагрузку: для большинства передач берут сталь 40Л или 45Л, для тяжелонагруженных — 40ХЛ с термообработкой, для тихоходных и корпусных применений подходит высокопрочный чугун ВЧ50. Выбор влияет и на ресурс, и на цену, поэтому скажите условия работы передачи.
| Что изготавливаем | цилиндрические и конические зубчатые колёса, звёздочки, зубчатые венцы |
|---|---|
| Оборудование | зубофрезерные станки |
| Модуль и диаметр | уточняйте под вашу деталь |
| Исходные данные | чертёж колеса или образец с параметрами зацепления |
| Полный цикл | отливка заготовки, механообработка, нарезание зубьев |
Марки, с которыми работаем
Углеродистая сталь · ГОСТ 977-88
Стальное литьё общего назначения. Прочнее чугуна, сваривается, работает на растяжение и удар. Сложнее в литье: выше усадка, нужны прибыли.
| Марка | σв, МПа | δ, % | НВ | Типовое применение |
|---|---|---|---|---|
| 15Л | 392 | 24 | — | детали под сварку, малонагруженные корпусные детали, арматура |
| 20Л | 412 | 22 | — | корпуса, крышки, детали под давлением |
| 25Л | 441 | 19 | — | детали общего машиностроения, корпуса арматуры, рычаги |
| 30Л | 471 | 17 | — | зубчатые колёса, муфты, станины |
| 35Л | 491 | 15 | — | корпуса подшипников, шестерни, звёздочки |
| 40Л | 520 | 14 | — | нагруженные зубчатые колёса, валы, муфты |
| 45Л | 540 | 12 | — | детали повышенной прочности, шестерни, опорные ролики |
| 50Л | 569 | 11 | — | детали, работающие на износ, зубчатые венцы, катки |
Легированная сталь · ГОСТ 977-88
Отливки со специальными свойствами: износостойкость, хладостойкость, коррозионная стойкость, работа при повышенных температурах.
| Марка | σв, МПа | δ, % | НВ | Типовое применение |
|---|---|---|---|---|
| 20ГЛ | 539 | 18 | — | детали ЖД подвижного состава, рамы, балки |
| 35ГЛ | 539 | 12 | — | нагруженные детали машин, корпуса, рычаги |
| 110Г13Л | 800 | 20 | 190–250 | брони конусных и щековых дробилок, футеровка мельниц, зубья ковшей экскаваторов |
| 80ГСЛ | 1020 | — | 241–302 | футеровка шаровых мельниц, броневые плиты размольного оборудования, детали, работающие на истирание |
| 40ХЛ | 638 | 10 | 241–302 | зубчатые колёса, валы, нагруженные кронштейны |
| 35ХМЛ | 588 | 12 | — | детали для повышенных температур, корпуса арматуры высокого давления |
| 12Х18Н9ТЛ | 441 | 25 | — | коррозионностойкие детали, корпуса насосов для агрессивных сред, арматура химпроизводств |
| 12Х18Н12М3ТЛ | 441 | 25 | — | детали для кислотных сред, корпуса насосов химических производств, арматура |
| 20Х13Л | 559 | 16 | — | лопатки насосов, детали арматуры, элементы, работающие во влажной среде |
| 40Х24Н12СЛ | 441 | 15 | — | детали термических печей, печные конвейеры и шнеки, подовые плиты |
| 15Х23Н18Л | 441 | 25 | — | литые детали печей, муфели, реторты |
| 30ГСЛ | 588 | 14 | — | нагруженные детали машин, корпуса, кронштейны |

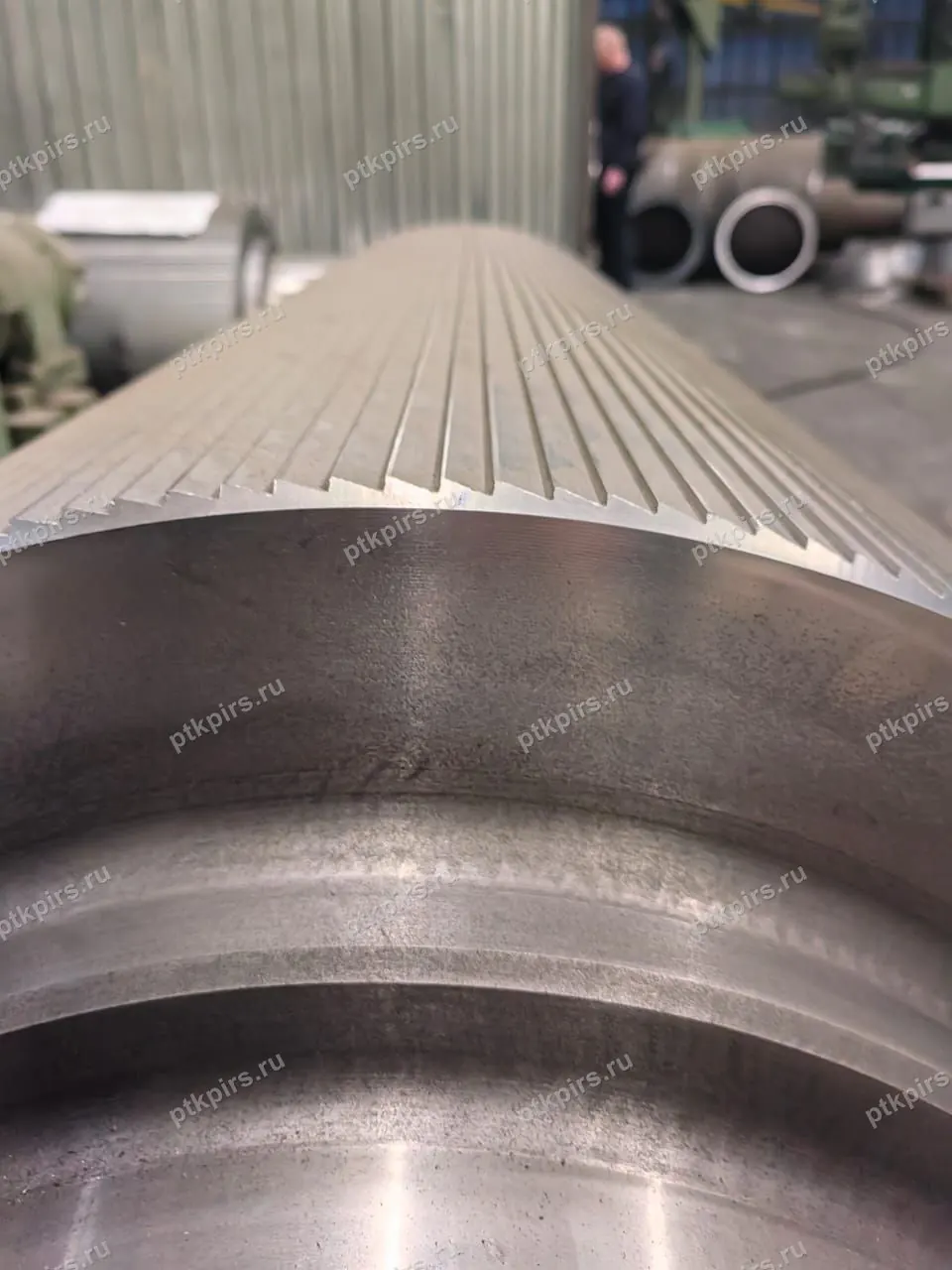

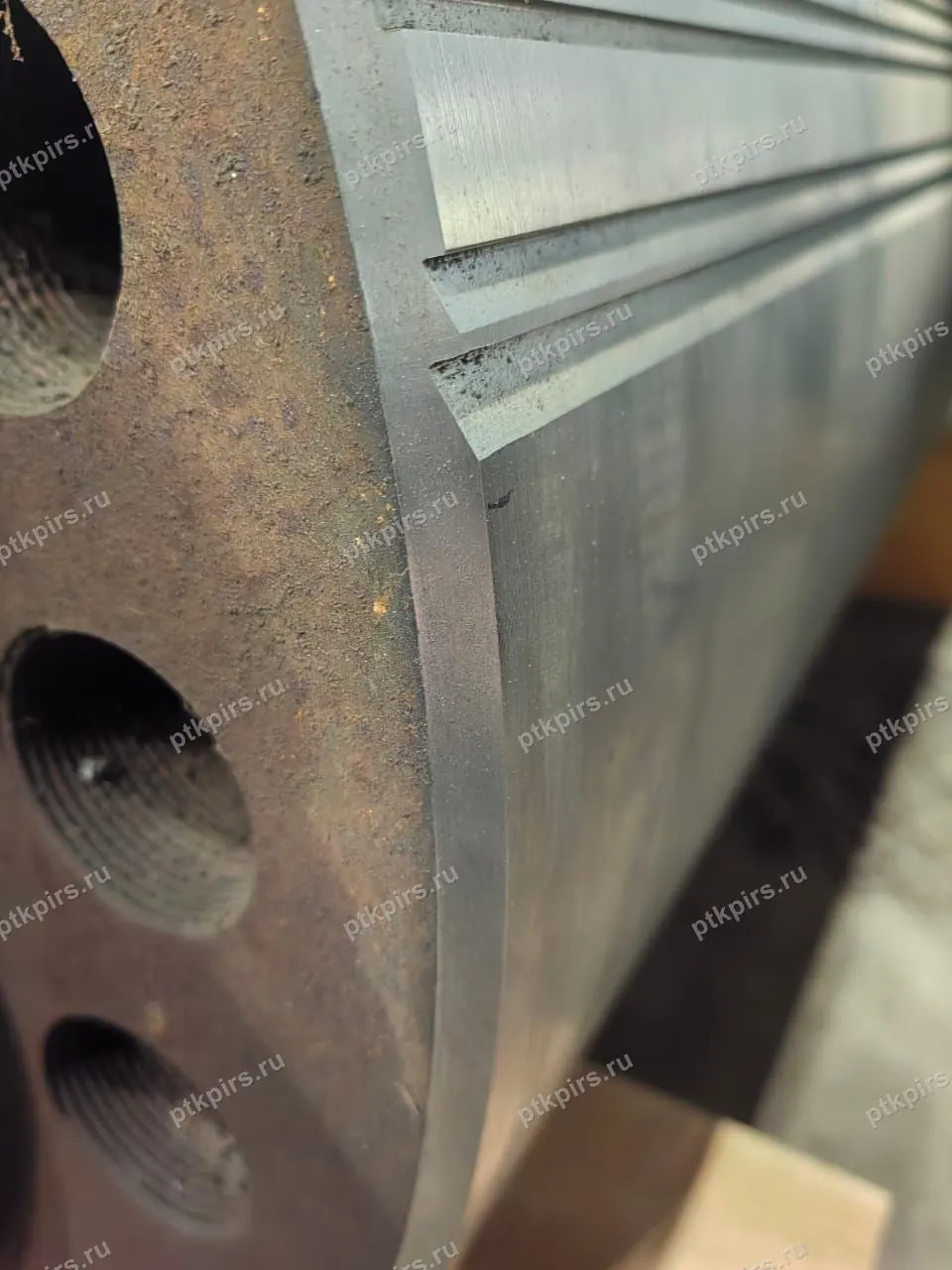

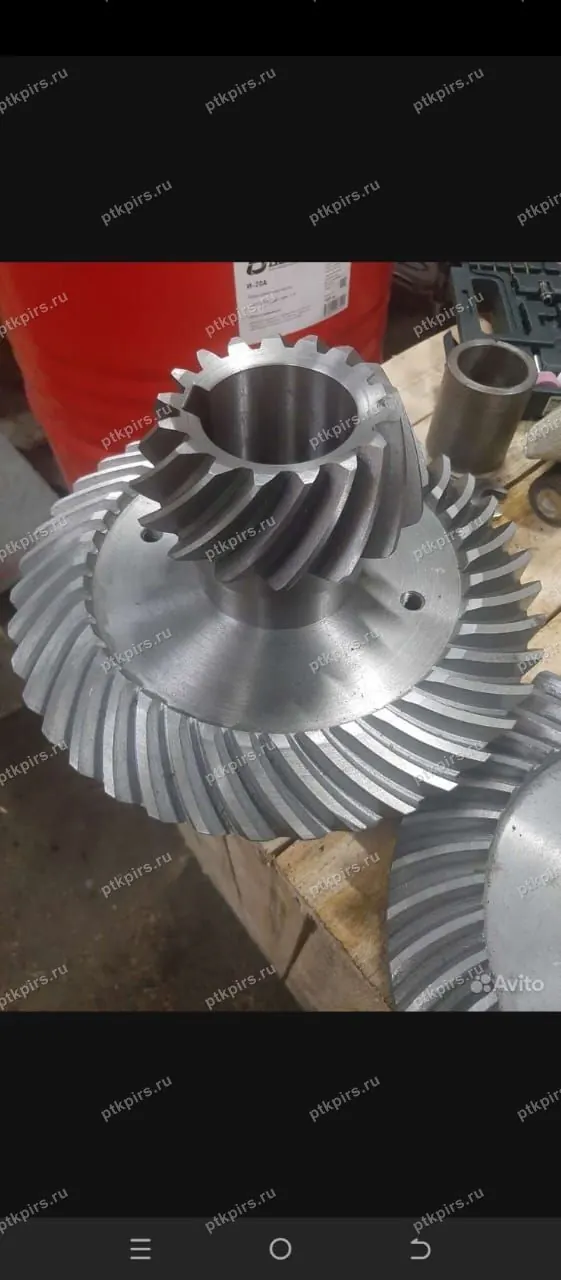

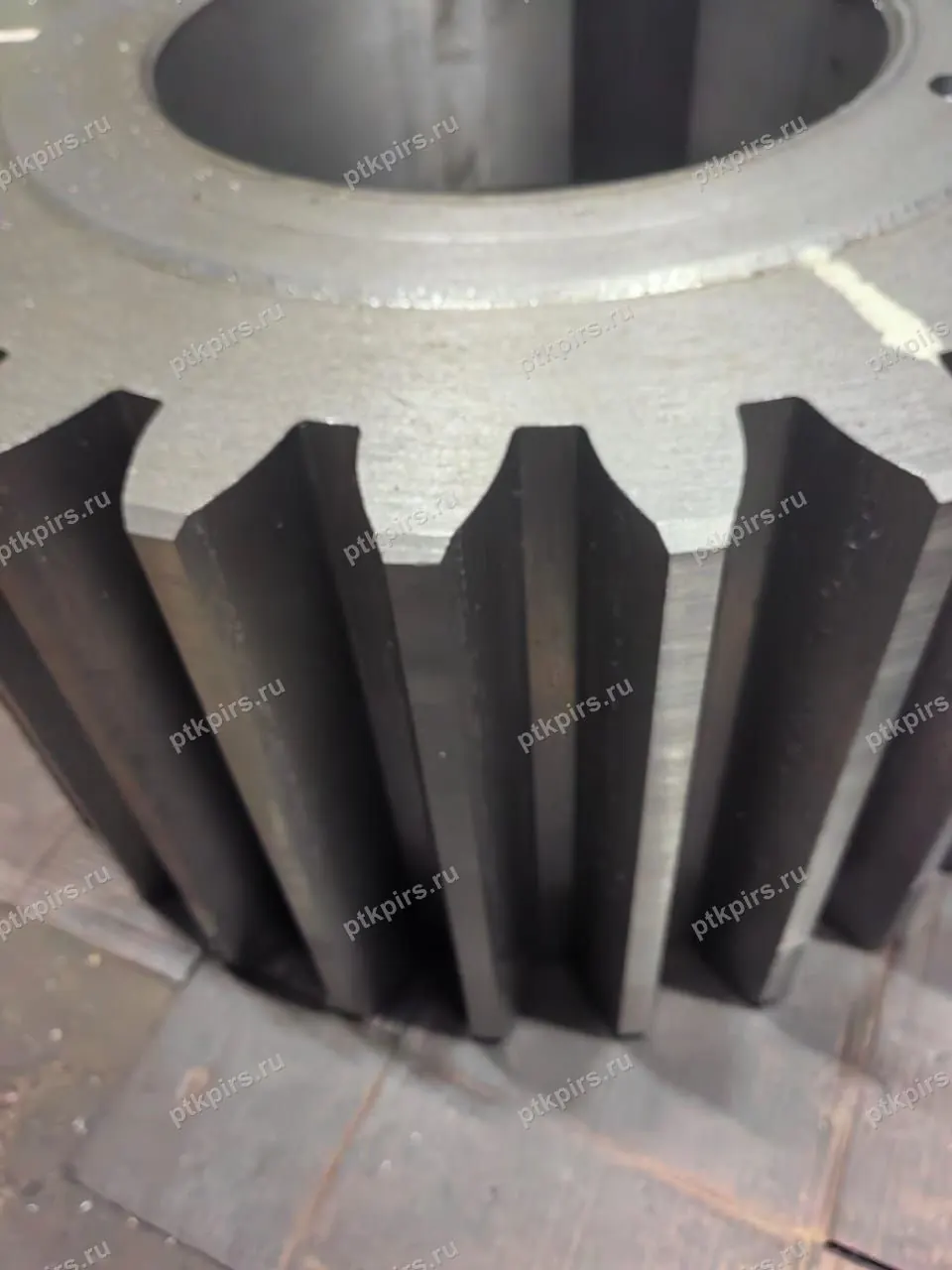

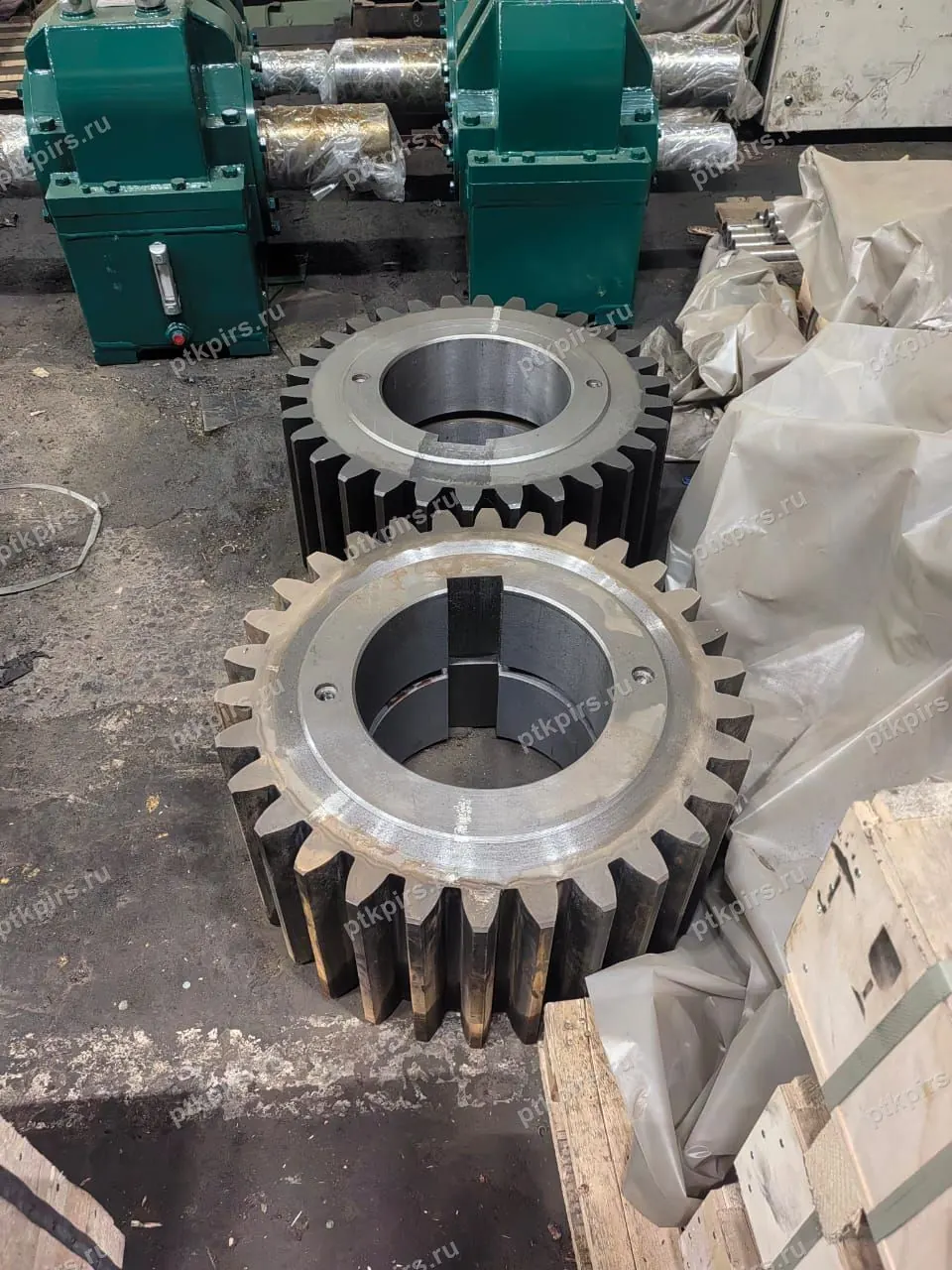

Примеры работ
Фотографии с нашего производства.
Частые вопросы
Можно изготовить одно колесо взамен сломанного?
Да, но нужны параметры зацепления: модуль, число зубьев, угол наклона и степень точности. Если сохранилась ответная шестерня или обломки с целыми зубьями — это сильно помогает восстановить геометрию.
Делаете ли вы конические и косозубые колёса?
Да, конические и цилиндрические, прямозубые и косозубые, а также звёздочки цепных передач и зубчатые венцы. Предельный модуль и диаметр уточняйте под вашу деталь — это зависит от станка.
Нужна ли термообработка зубьев?
Зависит от нагрузки и ресурса. Для тихоходных передач часто достаточно нормализованной стали. Для нагруженных зубья упрочняют, иначе они сминаются и передача быстро выходит из строя. Скажите условия работы — подберём марку и режим.
Пришлите чертёж — посчитаем за один рабочий день
Чертёж, эскиз или фотография детали с размерами. Если ничего нет — опишите задачу словами, технолог перезвонит и уточнит.
