Литьё для металлургических производств

Разливочная оснастка работает в режиме, который для чугуна тяжелее любой механической нагрузки, — циклический термоудар. Рабочая поверхность принимает металл при 1400–1500 °C, наружная за то же время остаётся существенно холоднее, и перепад по сечению стенки создаёт термические напряжения. Разрушение происходит, как правило, не от нагрузки, а от сетки разгара и трещин на рабочей поверхности.

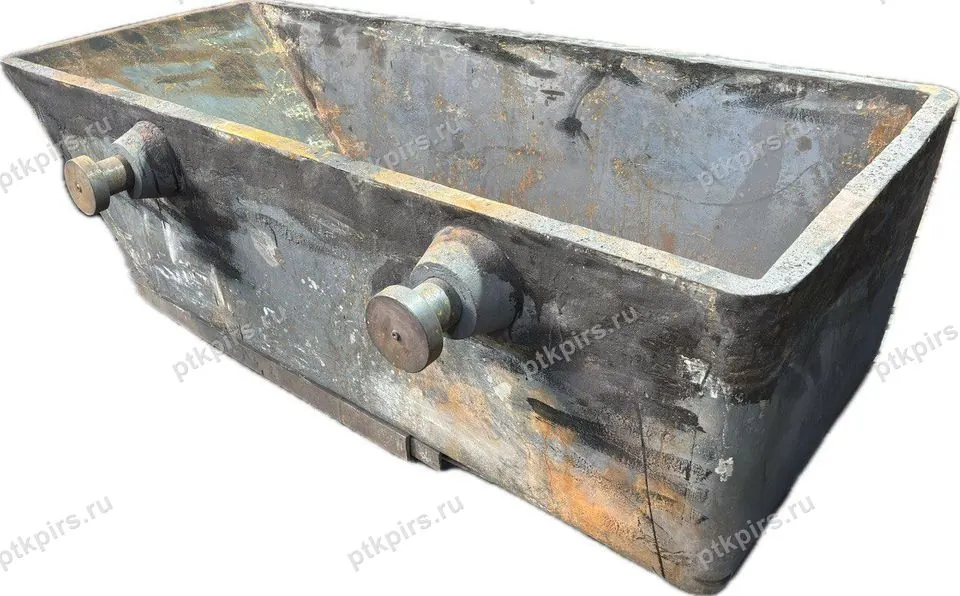

Отсюда выбор материала. Для изложниц и мульд применяется серый чугун с пластинчатым графитом марок СЧ15–СЧ20: включения графита работают как концентраторы, снимающие напряжение, поэтому серый чугун здесь служит дольше более прочного на разрыв высокопрочного. Вторым по значимости фактором является равностенность: резкий перепад толщин создаёт концентратор напряжений, по которому и пойдёт трещина.

Предельная масса отливки из серого чугуна — 3500 кг. Формовка выполняется по деревянным моделям в песчано-глинистые формы; при партии от нескольких десятков изделий стоимость оснастки распределяется на тираж и в цене единицы становится несущественной.

Для расчёта необходимы чертёж или эскиз с габаритами и толщиной стенки, состав разливаемого металла, температура заливки и планируемый объём поставки.
